Hogyan csökkentik a szíjtárcsák a vibrációt, ha járókerekekkel és súlyokkal párosítják?

Minden forgó géprendszerben a vibráció az ellenség. Felgyorsítja a kopást, zajt kelt, csökkenti a hatékonyságot, és katasztrofális meghibásodáshoz vezethet, ha figyelmen kívül hagyják. Ha egy szíjhajtású rendszer járókereket tartalmaz – legyen az ventilátor, szivattyú vagy kompresszor –, a vibráció lehetősége drámaian megnő. A járókerék saját dinamikus erőket vezet be, és ezek az erők kölcsönhatásba lépnek a szíjtárcsákkal, a szíjjal és a teljes hajtásrendszerrel. Az eredmény egy összetett rezgésminta lehet, amelyet nehéz diagnosztizálni, és még nehezebb megszüntetni. Mégis, megfelelő tervezéssel és tervezéssel a szíjtárcsák központi szerepet játszhatnak a vibráció csökkentésében, nem pedig annak előidézésében. Ha helyesen párosítják a járókerekekkel és a kiegyensúlyozó súlyokkal, a szíjtárcsák egy hangolt rendszer részévé válnak, amely még nagy fordulatszámon és változó terhelés mellett is egyenletesen működik.

Az a kérdés, hogy a szíjtárcsák hogyan csökkentik a vibrációt járókerekekkel és súlyokkal párosítva, a dinamikus egyensúly, a csillapítás és a rendszerintegráció kérdése. Ez magában foglalja a rezgésforrások megértését, a hajtáslánc egyes alkatrészeinek szerepét, valamint a nem kívánt rezgések ellensúlyozására használható mérnöki technikákat. Ez a cikk megvizsgálja a szíjhajtású járókerekes rendszerek vibrációcsökkentésének műszaki alapelveit. Kitérünk a rezgésforrásokra, a szíjtárcsák zökkenőmentes működését elősegítő tervezési jellemzőire, a kiegyensúlyozó súlyok szerepére, valamint az optimális teljesítményt biztosító rendszerszintű szempontokra. Részletes specifikációkat is adunk a mieinkhezSzíjtárcsákgyárunkból a Zhejiang Hawen Electromechanical Co., Ltd.-nél.

Tartalomjegyzék

• 1. Melyek a rezgésforrások egy szíjhajtású járókerék rendszerben?
• 2. Hogyan hat a szíjtárcsa egyensúlya a rendszer vibrációjára?
• 3. Milyen szerepet játszanak az egyensúlyi súlyok a rezgésszabályozásban?
• 4. Hogyan csillapítja a vibrációt a szíjtárcsa kialakítása?
• 5. Hogyan hangolják a szíjtárcsákat, a járókerekeket és a súlyokat rendszerként?
• 6. Milyen előírások határozzák meg a rázkódáscsökkentő szíjtárcsát?
• 7. Gyakran Ismételt Kérdések (GYIK)
• 8. Következtetés

1. Melyek a rezgésforrások egy szíjhajtású járókerék rendszerben?

Ahhoz, hogy megértsük, hogyan csökkentik a szíjtárcsák a vibrációt, először meg kell értenünk, honnan származik a vibráció. Szíjhajtású járókerekes rendszerben a rezgés többféle forrásból származhat. Az első a forgó alkatrészek kiegyensúlyozatlansága. A nem tökéletesen kiegyensúlyozott járókerék centrifugális erőt hoz létre, amely vele együtt forog, és fordulatonként egyszeri rezgést kelt. Ugyanez igaz a szíjtárcsákra is. Ha egy szíjtárcsa kiegyensúlyozatlan, saját rezgést generál. A második forrás az eltolódás. Ha a szíjtárcsa és a járókerék tengelye nincs tökéletesen egy vonalban, a szíj ferdén fut, és oldalirányú erőket hoz létre, amelyek vibrációt okoznak. A harmadik forrás a szíjhibák. A merev folttal, csomóval vagy egyenetlen toldással rendelkező szíj időszakos ütést okoz, amikor áthalad a szíjtárcsákon. A negyedik forrás a rezonancia. Minden mechanikus rendszernek saját frekvenciája van. Ha egy rezgésforrás – például a járókerék forgási sebessége – megegyezik a természetes frekvenciával, a rezgés felerősödik. Az ötödik forrás az aerodinamikai vagy hidraulikus erők. A ventilátorokban és szivattyúkban a járókerék nyomásimpulzusokat hoz létre, amelyek rezgést válthatnak ki a rendszerben. Az alábbi táblázat összefoglalja ezeket a forrásokat és jellemzőit.

atZhejiang Hawen Elektromechanikai Co., Ltd., gyárunk nagy tapasztalattal rendelkezik a szíjhajtású rendszerek rezgéselemzésében. Együttműködünk ügyfeleinkkel a rezgésforrások azonosításában, és olyan szíjtárcsák kiválasztásában, amelyek minimálisra csökkentik azokat. Mérnöki csapatunk rezgéselemzést végez, és javaslatokat tud tenni a rendszer optimalizálására.

2. Hogyan hat a szíjtárcsa egyensúlya a rendszer vibrációjára?

A szíjtárcsa egyensúlya az egyik legfontosabb tényező a vibráció csökkentésében a szíjhajtású járókerekes rendszerben. A kiegyensúlyozatlan tárcsa centrifugális erőt hoz létre, amely a tárcsával együtt forog. Ez az erő átadódik a tengelyre, a csapágyakra és az egész szerkezetre. Az erő nagysága arányos az egyensúlyhiány tömegével, a kiegyensúlyozatlanság forgásközépponttól való távolságával és a forgási sebesség négyzetével. Ez azt jelenti, hogy nagy sebességnél még egy kis egyensúlyhiány is nagy erőt hozhat létre. Például egy 10 grammos kiegyensúlyozatlanság 100 mm-es sugárban egy 3000 RPM-en forgó tárcsán körülbelül 10 kg erőt hoz létre. 6000 RPM-nél ugyanez az egyensúlyhiány 40 kg-os erőt generál. Ez az erő csapágykopást, tengelyfáradást és túlzott zajt okozhat. Az alábbi táblázat az egyensúlyhiány, a sebesség és az erő közötti összefüggést mutatja.

Üzemünkben minden szíjtárcsát magas színvonalon egyensúlyozunk. Dinamikus kiegyensúlyozó gépeket használunk, amelyek két síkban mérik a kiegyensúlyozatlanságot és jelzik a szükséges korrekciós súlyok mennyiségét és helyét. Standard mérlegünk az ISO 1940 szerinti G6.3, amely a legtöbb ipari alkalmazásra alkalmas. Nagysebességű vagy precíziós alkalmazásoknál elérhetjük a G2.5 vagy jobb értéket. A szíjtárcsák pontos kiegyensúlyozásának biztosításával segítünk ügyfeleinknek csökkenteni a vibrációt a forrásnál.

3. Milyen szerepet játszanak az egyensúlyi súlyok a rezgésszabályozásban?

A kiegyensúlyozó súlyokat a forgó alkatrészek kiegyensúlyozatlanságának kijavítására használják. Ezek kis tömegek, amelyeket egy adott helyen rögzítenek az alkatrészhez, hogy ellensúlyozzák az egyensúlyhiányt. A szíjtárcsákhoz kiegyensúlyozó súlyokat lehet hozzáadni rögzítőcsavarok, hegesztett fülek vagy fúrt lyukak formájában. A kulcs az, hogy a súlyt a megfelelő helyre helyezze, és gondoskodjon a biztonságos rögzítésről. Szíjhajtású járókerekes rendszerben a járókeréken és a szíjtárcsákon egyaránt kiegyensúlyozó súlyokat használnak. Általában először a járókereket, majd a szíjtárcsákat kiegyensúlyozzák. A szíjtárcsákon lévő kiegyensúlyozó súlyok úgy vannak beállítva, hogy minimálisra csökkentsék a rendszer általános vibrációját. A rendszer rezgése ugyanis az összes komponens rezgésének összege. Ha a szíjtárcsa kiegyensúlyozott a járókerék maradék kiegyensúlyozatlanságának ellensúlyozására, az általános vibráció csökkenthető. Az alábbi táblázat összefoglalja a mérlegsúlyok típusait és azok alkalmazását.

A Zhejiang Hawen Electromechanical Co., Ltd.-nél gyárunk precíziós kiegyensúlyozási technikákat alkalmaz annak biztosítására, hogy szíjtárcsáink helyesen legyenek kiegyensúlyozva. Szíjtárcsákat is szállítunk előre beépített kiegyensúlyozó súlyokkal vagy terepi kiegyensúlyozáshoz szükséges tartalékkal. Mérnöki csapatunk segítséget nyújt a teljes rendszer kiegyensúlyozásában, beleértve a járókereket és a szíjtárcsákat is.

4. Hogyan csillapítja a vibrációt a szíjtárcsa kialakítása?

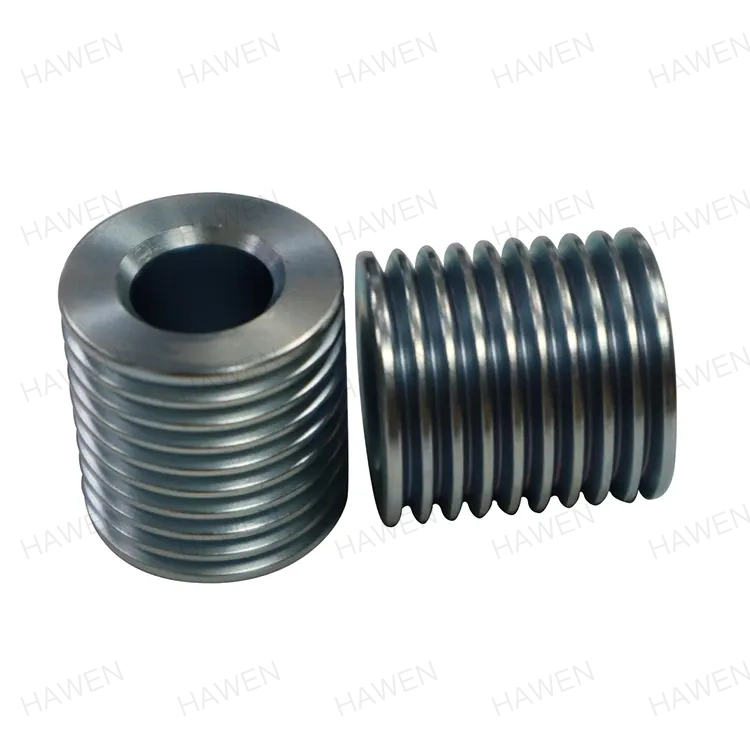

Az egyensúly mellett a szíjtárcsa kialakítása hozzájárulhat a rezgéscsökkentéshez a csillapítás révén. A csillapítás az energia disszipációja egy rezgő rendszerből. Csökkenti a rezgés amplitúdóját és segít megelőzni a rezonanciát. Számos tervezési jellemző van, amelyek csillapítást adhatnak a szíjtárcsákhoz. Az első egy osztott tárcsa vagy egy csillapítóréteggel ellátott tárcsa használata. Az osztott szíjtárcsán gumi vagy elasztomer réteg van az agy és a felni között. Ez a réteg csillapítóként működik, elnyeli a vibrációs energiát, és csökkenti a rezgés átvitelét a felniről az agyra. A második a hangolt tömegcsillapító használata. Ez egy kis tömeg, amely egy rugalmas elemmel van a szíjtárcsához rögzítve. A tömeg olyan frekvenciára van hangolva, amely nincs fázisban a szíjtárcsa rezgésével, kioltva azt. A harmadik a bordázott vagy bordás kivitel alkalmazása. A bordák vagy bordák megnövelik a szíjtárcsa felületét, ami elősegítheti a hő elvezetését és a rezgés csökkentését. Az alábbi táblázat összefoglalja ezeket a csillapítási jellemzőket és azok hatékonyságát.

Üzemünkben különféle csillapítási tulajdonságokkal rendelkező szíjtárcsákat kínálunk, amelyek megfelelnek a különböző alkalmazásoknak. Mérnöki csapatunk segíthet kiválasztani a megfelelő kialakítást az adott rezgési problémához. Egyedi tervezésű csigát is tudunk hangolt tömegcsillapítóval vagy osztott agyú kialakítással az Ön igényei szerint.

5. Hogyan hangolják a szíjtárcsákat, a járókerekeket és a súlyokat rendszerként?

A vibráció csökkentése egy szíjhajtású járókerekes rendszerben nem csak az egyes alkatrészek kiegyensúlyozását jelenti. Arról van szó, hogy a teljes rendszert úgy hangoljuk, hogy az alkatrészek együttműködjenek a vibráció minimalizálása érdekében. Ez a rendszerszintű megközelítés elengedhetetlen a lehető legalacsonyabb rezgésszint eléréséhez. A folyamat a szíjtárcsák és a járókerék kiválasztásával kezdődik. A szíjtárcsákat magas színvonalon, a járókereket pedig még magasabb színvonalon kell kiegyensúlyozni. A következő lépés a szíjtárcsák és a járókerék tengelyének összehangolása. A hibás beállítás a vibráció egyik fő forrása, és ezt ki kell javítani, mielőtt bármilyen kiegyensúlyozást megkísérelnénk. A következő lépés a szíj feszességének ellenőrzése. A túl laza öv megcsúszik és vibrál. A túl szoros szíj túlterheli a csapágyakat és vibrációt okoz. A megfelelő feszességet a szíj gyártója határozza meg. A következő lépés az egyensúlysúlyok hozzáadása a rendszerhez, ha szükséges. Ez a rendszer futtatásával és a rezgés különböző pontokon történő mérésével történik. Ezután a kiegyensúlyozó súlyokat addig állítják, amíg a vibráció minimálisra nem csökken. Az alábbi táblázat összefoglalja a rendszerhangolás lépéseit és azok céljait.

A Hawennél gyárunk rendszerszintű támogatást nyújt a rezgéscsökkentéshez. Szállítunk kiegyensúlyozott szíjtárcsákat, segítünk az igazításban és feszítésben, valamint helyszíni rezgéselemzést biztosítunk. Célunk, hogy segítsük ügyfeleinket szíjhajtású járókerekes rendszereik minél gördülékenyebb működésében.

6. Milyen előírások határozzák meg a rázkódáscsökkentő szíjtárcsát?

A rezgéscsökkentő szíjtárcsák specifikációi tartalmazzák a kiegyensúlyozott minőséget, az anyagot, a csillapítási jellemzőket, a furattűrést és a felületkezelést. Az alábbi táblázat összefoglalja a szíjtárcsák ezen specifikációit.

Üzemünkben szíjtárcsákat gyártunk, hogy megfeleljenek ezeknek és még sok másnak. Testreszabhatjuk a kiegyensúlyozási fokozatot, az anyagot és a csillapítási jellemzőket az Ön konkrét alkalmazásának megfelelően. Mérnökcsapatunk segíthet a kiválasztási folyamatban, és részletes műszaki adatokat szolgáltat a projekthez.

7. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Hogyan okoz vibrációt a szíjtárcsa kiegyensúlyozatlansága?

Válasz: A szíjtárcsa kiegyensúlyozatlansága vibrációt okoz, mivel az egyenetlen tömegeloszlás centrifugális erőt hoz létre, amely a tárcsával együtt forog. Ez az erő átadódik a tengelyre, a csapágyakra és a szerkezetre, ami rezgést okoz a forgási frekvencián (1x RPM). Az erő nagysága a sebesség négyzetével növekszik, így nagy sebességnél problémásabb az egyensúlyhiány. A szíjtárcsa kiegyensúlyozása megszünteti ezt az erőt és csökkenti a vibrációt.

2. kérdés: Milyen egyensúlyi fokozatot kell megadnom a szíjtárcsákhoz?

Válasz: Az egyensúlyi fokozat a sebességtől és az alkalmazástól függ. Általános ipari alkalmazásokhoz 3000 RPM-ig általában elegendő a G6.3. Nagy sebességű alkalmazásokhoz (3000 RPM felett) vagy precíziós gépekhez G2.5 vagy jobb ajánlott. Üzemünk tanácsot ad az Ön konkrét alkalmazásához megfelelő mérleg fokozattal kapcsolatban.

3. kérdés: Kiegyensúlyozhatom a szíjtárcsát a terepen?

Válasz: Igen, a terepi kiegyenlítés lehetséges nagy tárcsáknál vagy olyan rendszereknél, amelyeket nem lehet könnyen szétszedni. A terepi kiegyenlítés magában foglalja a rezgéselemző használatát a rezgés mérésére, majd a súly hozzáadását vagy eltávolítását a szíjtárcsa meghatározott helyein. Speciális felszerelést és szakértelmet igényel. Üzemünk mezőkiegyensúlyozási szolgáltatásokat vagy képzést tud nyújtani karbantartó csapatának.

4. kérdés: Hogyan befolyásolja a szíj feszessége a vibrációt?

Válasz: A szíj feszessége jelentős hatással van a vibrációra. A túl laza öv megcsúszik, magas frekvenciájú rezgést és zajt okozva. A túl szoros szíj túlterheli a csapágyakat és rezgést kelt a forgási frekvencián. A megfelelő feszességet a szíj gyártója határozza meg, és rendszeresen ellenőrizni kell. A megfelelő feszítés elengedhetetlen a zavartalan működéshez.

5. kérdés: Mi a legjobb módja a vibráció csökkentésének szíjhajtású járókerekes rendszerben?

Válasz: A rezgés csökkentésének legjobb módja az összes lehetséges forrás kezelése. Kiegyensúlyozza a járókereket és a szíjtárcsákat, igazítsa be a tengelyeket, állítsa be a megfelelő szíjfeszességet, és szükség esetén adjon hozzá csillapítást. A rendszerszintű megközelítés hatékonyabb, mint az egyes összetevők kezelése. Üzemünk komplett megoldást tud nyújtani, beleértve a kiegyensúlyozott szíjtárcsákat, beállító szerszámokat és rezgéselemzési szolgáltatásokat.

8. Következtetés

A szíjtárcsák döntő szerepet játszanak a vibráció csökkentésében, ha járókerekekkel és egyensúlyozó súlyokkal párosítják. A szíjtárcsák precíz kiegyensúlyozásával, a megfelelő csillapítási jellemzők kiválasztásával és a rendszer egészének hangolásával nagy fordulatszámon és változó terhelés mellett is egyenletes, csendes működés érhető el. A kulcs az, hogy megértsük a rezgésforrásokat, és szisztematikusan kezeljük őket. A Zhejiang Hawen Electromechanical Co., Ltd.-nél gyárunk rendelkezik a legszigorúbb rezgéscsökkentési követelményeknek megfelelő szíjtárcsák gyártásához szükséges szakértelemmel és berendezésekkel. Precíziós kiegyensúlyozást, kiváló minőségű anyagokat és fejlett csillapítási konstrukciókat használunk annak biztosítására, hogy szíjtárcsáink hozzájáruljanak a rendszer egyenletes működéséhez. Akár új szíjhajtású járókerekes rendszert tervez, akár egy meglévő hibaelhárítást végez, mi segítünk.

Mérnöki csapatunk készséggel segít a rezgéselemzésben, a szíjtárcsa kiválasztásában és a rendszer hangolásában. Részletes specifikációkat, kiegyensúlyozási szolgáltatásokat és helyszíni támogatást tudunk nyújtani. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk megbízható partnerré tett bennünket az ipari hajtásrendszerek terén világszerte.

Lépjen kapcsolatba a Zhejiang Hawen Electromechanical Co., Ltd.-vel még mahogy megvitassák a szíjtárcsával kapcsolatos követelményeket, és felfedezzék, hogyan segíthetnek termékeink csökkenteni a vibrációt szíjhajtású járókerekes rendszereiben.
