Hogyan javíthatja az autóipari vezérműtárcsa a pontosságot, a megbízhatóságot és a hatékonyságot a modern járművekben

Absztrakt:AnAutóipari időzítő szíjtárcsaA vezérműszíj-átviteli rendszerek kritikus mechanikai alkatrésze, ahol a fogak pontos összekapcsolása segít fenntartani a stabil átviteli arányt és a szinkronizált mozgást. Az autógyártók és alkatrészvásárlók számára a szíjtárcsa pontossága, az anyagválasztás, a felületkezelés, a tartósság és a gyártási konzisztencia közvetlenül befolyásolja a rendszer megbízhatóságát. Ez az útmutató elmagyarázza, hogyan működnek az autóipari vezérműtárcsák, milyen specifikációk számítanak, és miért elengedhetetlen a precíziós gyártás a kínai gyártó vagy beszállító kiválasztásakor.

Tartalomjegyzék

• Mi az autóipari időzítő szíjtárcsa?
• Miért számít a pontosság az autóipari vezérműtárcsa teljesítményében?
• Milyen kulcsfontosságú előírásokat kell értékelniük a vásárlóknak?
• Milyen anyagok alkalmasak autóipari vezérműtárcsákhoz?
• Hogyan készül az autóipari vezérműtárcsa?
• Hol használják az autóipari vezérműtárcsákat?
• Miért válassza a HAWEN-t az autóipari vezérműszíjtárcsák gyártásához?
• Hogyan válasszák ki a vásárlók a megfelelő autóipari vezérműtárcsát?
• Gyakran Ismételt Kérdések

Mi az autóipari időzítő szíjtárcsa?

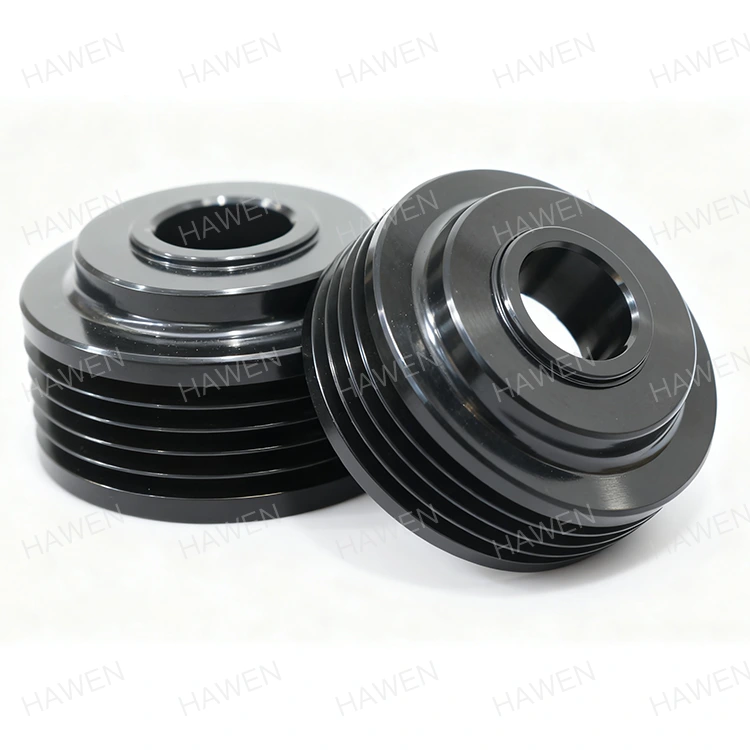

HAWENAutóipari időzítő szíjtárcsaegy precíziós mechanikai alkatrész, amelyet vezérműszíjas átvitelhez terveztek. Fogazott profilja illeszkedik a megfelelő vezérműszíjhoz, hogy átadja a forgási teljesítményt, miközben fenntartja az egyenletes áttételi arányt. A súrlódás alapú szíjtárcsarendszerekkel ellentétben a pozitív fogak összekapcsolása segít minimalizálni a csúszást és támogatja a szinkronizált mozgást.

Az autóipari rendszerekben az időzítő szíjtárcsák használhatók az olyan alkatrészekhez kapcsolódó erőátviteli elrendezésekben, mint a generátorok és más szíjhajtású szerelvények. A szíjtárcsának meg kell tartania a méretstabilitást folyamatos forgás, vibráció, hőmérséklet-ingadozás és mechanikai terhelés mellett.

A HAWEN autóipari vezérműtárcsa 45# szénacélból készül, és kb.Φ71 × 45,6 mm, mechanikus megmunkálással és elektroforézises felületkezeléssel. A terméket autómotoros alkalmazásokhoz tervezték, és az ügyfél rajzai szerint testreszabható.

Miért számít a pontosság az autóipari vezérműtárcsa teljesítményében?

A pontosság az egyik legfontosabb tényező az autóipari vezérműtárcsa vásárlásakor, mert még egy kis méreteltérés is befolyásolhatja a szíj illeszkedését, rezgését, zaját és élettartamát.

Például a HAWEN megadja az autóipari időzítőtárcsa megmunkálási pontosságát≤0,05 mmfelsorolt ​​termékkonfigurációjához. Műszaki szabványai továbbá megcélozzák a ≤0,03 mm-es belső furattűrést, a ±0,5°-os fogprofil-szöget, a ≤0,10 mm-es fogprofil-kifutást és a ≤0,01 mm-es homlokmerőlegességet.

Az autóalkatrész-gyártók számára ezért a precizitást teljes gyártási képességként kell értékelni, nem pedig egyetlen dimenziós specifikációként.

Milyen kulcsfontosságú előírásokat kell értékelniük a vásárlóknak?

Az autóipari vezérműtárcsa beszerzésekor a vásárlóknak a teljes műszaki specifikációt kell értékelniük, nem pedig csak a külső méretekre összpontosítani.

• Anyag:Ellenőrizze az acél vagy ötvözet minőségét és azt, hogy megfelel-e a szükséges mechanikai terhelésnek.
• Méretek:Ellenőrizze a külső átmérőt, szélességet, furatátmérőt, foggeometriát és rögzítési konfigurációt.
• Megmunkálási tűrés:Tekintse át a furattűrést, a kifutást, a merőlegességet és a fogprofil pontosságát.
• Felületkezelés:Válasszon elektroforézist, horganyzást, nikkelezést, fekete-oxidot vagy más megfelelő kezelést a munkakörnyezetnek megfelelően.
• Dinamikus teljesítmény:Vegye figyelembe a rezgésre, zajra, forgási sebességre és egyensúlyra vonatkozó követelményeket.
• Testreszabás:Ellenőrizze, hogy a gyártó tud-e dolgozni rajzok, minták vagy alkalmazás-specifikus specifikációk alapján.
• Minőségellenőrzés:Kérdezzen az online ellenőrzésről, a kimenő ellenőrzésről, a nyomon követhetőségről és a gyártás konzisztenciájáról.

Egy megbízható beszállítónak képesnek kell lennie arra is, hogy elmagyarázza, hogyan kell az egyes specifikációkat ellenőrizni a megmunkálás és az ellenőrzés során, ahelyett, hogy egyszerűen készítene egy végső méretlapot.

Milyen anyagok alkalmasak autóipari vezérműtárcsákhoz?

Az anyagválasztás közvetlenül befolyásolja a szilárdságot, a megmunkálhatóságot, a kopásállóságot, a súlyt és a hosszú távú tartósságot. A HAWEN autóipari vezérműtárcsáját használja45# szénacél, közepes széntartalmú szerkezeti acél, amelyet általában akkor választanak ki, amikor az erő és a megmunkálhatóság egyensúlyára van szükség.

A HAWEN műszaki információi szerint a 45# szénacél sűrűsége körülbelül 7,85 g/cm³, szakítószilárdsága legalább 600 MPa, folyáshatára legalább 355 MPa, nyúlása legalább 16%, területcsökkenése legalább 40%. Mechanikai teljesítménye megfelelő hőkezelési eljárásokkal is optimalizálható.

A legjobb anyag a terheléstől, a forgási sebességtől, az üzemi hőmérséklettől, a környezeti hatástól, a gyártási mennyiségtől és a vevő rendszertervétől függ.

Hogyan készül az autóipari vezérműtárcsa?

A nagy teljesítményű tárcsák többet igényelnek, mint a hagyományos esztergálás vagy marás. A gyártási folyamatnak ellenőriznie kell az anyag konzisztenciáját, a fog geometriáját, a furat pontosságát, a felület állapotát és a végső ellenőrzést.

1. Anyag előkészítés:Az alapanyag kiválasztása és ellenőrzése a szükséges specifikáció szerint történik.
2. Precíziós megmunkálás:A kritikus méretek kialakításához CNC-t és más nagy pontosságú berendezéseket használnak.
3. Fogprofil feldolgozás:A szíjtárcsa fogai a szükséges szíjprofil és mérettűrések szerint készülnek.
4. Felületkezelés:Az elektroforézis vagy más kezelések javíthatják a korrózióállóságot és a felület tartósságát.
5. Online ellenőrzés:A kritikus gyártási paramétereket a gyártás során figyelik a méretváltozások csökkentése érdekében.
6. Végső ellenőrzés:A kész alkatrészeket kiszállítás előtt kimenő vizsgálatnak vetik alá.

A HAWEN nagymértékben automatizált gyártási platformról számol be, több automatizált gyártósorral, online ellenőrző rendszerekkel és 100%-os kimenő ellenőrzéssel. Jelentett termelési hozama 99,995%, míg a vállalat azt állítja, hogy a kritikus belső furattűrések ≤0,005 mm-en tarthatók a szélesebb automatizált gyártási platformon.

Hol használják az autóipari vezérműtárcsákat?

Az időzítő tárcsa elsődleges értéke az a képessége, hogy a fogak pozitív összekapcsolódásán keresztül képes mozgást átadni. Ez alkalmassá teszi azokat a rendszereket, ahol a szinkronizált átvitel fontosabb, mint az egyszerű súrlódás alapú erőátvitel.

Az autóipari alkalmazások közé tartozhatnak a szíjhajtású rendszerek, amelyek a következőkhöz kapcsolódnak:

• Gépjármű generátorok
• Gépjárművek motoros erőátviteli rendszerek
• Motorhoz kapcsolódó ékszíj-hajtóműegységek
• Klíma kompresszoros rendszerek
• Egyéb precíziós szíjhajtású autóalkatrészek

Az autóipari alkalmazásokon túl a precíziós időzítő szíjtárcsák használhatók 3C tesztelő berendezésekben, félvezető berendezésekben, CNC gépekben, nyomtatóberendezésekben, textilipari gépekben és automatizált gyártási rendszerekben is.

Miért válassza a HAWEN-t az autóipari vezérműszíjtárcsák gyártásához?

OEM-ek és ipari vásárlók számára egyAutóipari vezérműszíjtárcsa gyártótöbbet kell, mint az egységárak összehasonlítását. A tervezési képesség, a gyártási kapacitás, a minőségbiztosítás, a testreszabás és a szállítási stabilitás jelentős hatással lehet a teljes beszerzési költségre.

Mérnöki és testreszabási képesség

A HAWEN több mint 20 éves tapasztalattal rendelkezik a vezérműtárcsák kutatás-fejlesztésében és gyártásában, és 2005 óta gyárt vezérműtárcsákat autó-, háztartási-, AGV- és egyéb alkalmazásokhoz. A vállalat az ügyfél rajzai és alkalmazási követelményei alapján személyre szabott és speciális formájú terveket támogat.

Automatizált gyártás és minőségirányítás

A HAWEN az automatizált gyártóberendezéseket online ellenőrzéssel kombinálja a tételek konzisztenciájának javítása érdekében. Gyártási megközelítése a kritikus méretek szabályozására és a kézi műveletek okozta változékonyság csökkentésére összpontosít.

Környezetvédelmi és minőségi megfelelőség

A cég kijelenti, hogy termékei megfelelnek az RoHS, a REACH és más nemzetközi környezetvédelmi követelményeknek. A HAWEN ISO9001 és IATF16949 minőségbiztosítási rendszer tanúsítványokról is beszámol, további támogatást nyújtva az autóipar-orientált minőségirányításhoz és nyomon követhetőséghez.

Rugalmas termelési kapacitás

A HAWEN havi teljes kapacitása megközelítőleg 5 millió egység, a jelenlegi havi szállítások körülbelül 3–4 millió darab, és 40–60%-os rugalmas kapacitással. Az ilyen kapacitásrugalmasság értékes lehet a prototípus-fejlesztéstől a stabil tömeggyártás felé tartó ügyfelek számára.

Hogyan válasszák ki a vásárlók a megfelelő autóipari vezérműtárcsát?

Egy gyakorlati beszerzési folyamatnak össze kell kapcsolnia a szíjtárcsa specifikációját a tényleges átviteli rendszerrel. A rendelés leadása előtt a vásárlóknak meg kell erősíteniük a következőket:

• Fogasszíj típusa és fogprofilja
• Szükséges szíjtárcsa átmérője és szélessége
• Tengelyátmérő és furat konfiguráció
• Szükséges anyag és hőkezelési feltétel
• Forgási sebesség és átvitt terhelés
• Megengedett kifutás és merőlegesség
• Szükséges felületkezelés és korrózióállóság
• Várható szolgáltatási környezet
• Éves vagy havi beszerzési mennyiség
• Rajz-, prototípus- és tömeggyártási követelmények

A személyre szabott autóipari időzítőgörgős projekteknél a műszaki rajz, a szíj specifikáció, a működési feltételek és a várható gyártási mennyiség megadása segíthet a gyártónak pontosabban értékelni a megvalósíthatóságot, és csökkenteni a szükségtelen tervezési változtatásokat.

Azoknak a vásárlóknak, akik aegyedi autóipari időzítő szíjtárcsaA HAWEN rajzalapú testreszabást és alkalmazásorientált mérnöki támogatást kínál.

Gyakran ismételt kérdések az autóipari vezérműszíjtárcsákkal kapcsolatban

Mit csinál az autóipari vezérműtárcsa?

Az autóipari vezérműszíjtárcsa a vezérműszíjjal való fogazott kapcsolódáson keresztül adja át a forgási erőt. Ez a pozitív kapcsolódás segít fenntartani a stabil átviteli arányt és a szinkronizált mozgást.

Milyen anyagot használ a HAWEN az autóipari vezérműtárcsához?

A HAWEN jegyzékében szereplő autóipari vezérműtárcsa 45 # szénacélt használ, és elektroforézises felületkezeléssel rendelkezik. A konkrét anyag és kezelés az alkalmazási és rajzi követelményeknek megfelelően megbeszélhető.

Testreszabható az autóipari vezérműtárcsa?

Igen. A HAWEN támogatja a vevői rajzok szerinti testreszabást, és speciális ipari rendszerkövetelmények alapján speciális formájú terveket tud biztosítani.

Miért fontos a szíjtárcsa fogának pontossága?

A pontos foggeometria segít fenntartani a megfelelő kapcsolatot a szíjtárcsa és a vezérműszíj között. A gyenge fogpontosság hozzájárulhat a vibrációhoz, zajhoz, egyenetlen kopáshoz és instabil átviteli teljesítményhez.

Milyen felületkezelések állnak rendelkezésre?

A HAWEN elektroforézist használ a felsorolt ​​autóipari vezérműtárcsákhoz, és kijelenti, hogy más kezelések, beleértve az általános galvanizálást, horganyzást és nikkelezést, szintén testreszabhatók az ügyfelek igényei szerint.

Következtetés

Egy kiváló minőségűAutóipari időzítő szíjtárcsanem egyszerűen egy fogaskerék; ez egy precíziós átviteli alkatrész, amely befolyásolja a szinkronizálást, a zajt, a hatékonyságot, a tartósságot és a rendszer általános megbízhatóságát. Az eredeti gyártók és a beszerzési csapatok számára az ideális kínai gyártónak vagy beszállítónak kombinálnia kell a pontos megmunkálást, a megfelelő anyagválasztást, az ellenőrzött felületkezelést, az automatizált ellenőrzést, a testreszabási képességet és a stabil gyártási kapacitást. A több mint két évtizedes releváns gyártási tapasztalattal és az alkalmazás-központú mérnöki képességekkel a HAWEN gyakorlati lehetőséget kínál az autóipari vezérműtárcsák fejlesztésére és mennyiségi gyártásra. Ha egy új projektet értékel, át kell tekintenie egy rajzot, vagy testreszabott átviteli megoldásra van szüksége,lépjen kapcsolatba velünkhogy megbeszélje igényeit a HAWEN mérnöki csapatával.
