Keskeny ékszíjtárcsa

A HAWEN keskeny ékszíjtárcsa egy mechanikus erőátviteli alkatrész egyetlen V-horonnyal, amelyet főként az erőátviteli ékszíjakkal való együttműködésre használnak. Egyszerű kialakításának és alacsony költségének köszönhetően számos ipari és napi forgatókönyvhöz alkalmas. Termékeinket széles körben használják automatizálási berendezésekben, precíziós gépekben, ipari sebességváltókban és más területeken. Üdvözöljük az ügyfeleket, hogy testreszabják a termékeket rajzok szerint, vagy látogassák meg gyárunkat.

Termékleírás

Termék neve

Anyag

Bruttó tömeg (kg)

Egység (EA)

Dimenzió

Felületkezelés

Környezetvédelmi követelmények

Feldolgozási követelmény

Alkalmazási mező

Megmunkálási pontosság

Ügyfélbázis

Piaci részesedés Kínában

Megjegyzések

Keskeny ékszíjtárcsa

1215 szabadon vágható acél

-

EA

Φ59,18×15,87

Cink bevonat

Megfelel a nemzetközi szabványoknak, mint például a ROHS és a REACH

Mechanikai megmunkálás

Légkompresszorok, szárítógépek és egyéb berendezések

≤0,015 mm

Nidec

5%

Rajzok szerint testreszabható

A termék alkalmazási területei

A HAWEN (Trilon) több mint 20 éve foglalkozik mélyen a gépiparral. Cégünk 2005 óta végez mélyreható K+F-et egyhornyú ékszíjtárcsákon és különböző típusú gépjármű-szíjtárcsákon. Ezt a terméket 1215-ös szabadon vágható acélból dolgozzák fel és alakítják ki. Termékeink az iparágak széles skáláját fedik le:

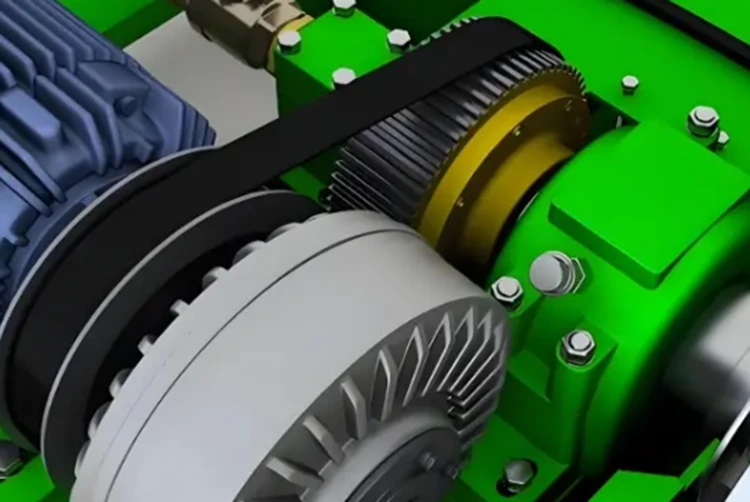

1. Berendezések, például ventilátorok és légkompresszorok: gyári folyamatos erőátvitelre használják (pl. szellőzőrendszerek vagy folyadékszállítás). Szerkezete képes alkalmazkodni a közepes teljesítményű, közepes és alacsony sebességű munkakörülményekhez.

2. Centrifugális ventilátorok vagy csavarszivattyúk: A szürkeöntvényből készült szíjtárcsák stabil átvitelt biztosítanak.

3. Precíziós gyártás: Szabványos tervezés, szigorú anyagválasztás, kifinomult feldolgozási technológia és minőség-ellenőrzés magas hatékonyságot, tartósságot és felcserélhetőséget biztosítanak a közepes és nagy teljesítményű átvitelben, amint azt az alábbi fő méretek kidolgozzák.

4. Automatizálás és általános gépek: Általában ventilátorokban, légkompresszorokban és egyéb berendezésekben használják; centrifugális ventilátorokban vagy csavarszivattyúkban a szürkeöntöttvas szíjtárcsák stabil átviteli erőt biztosítanak.

5. Nagy átviteli pontosság: Az erőt a szíj és a szíjtárcsa közötti súrlódás továbbítja. Az ékszíj csekély lehetséges csúszása miatt a szíjtárcsa hornyában az áttételi arány nem teljesen állandó, de általában megfelel az általános ipari alkalmazások igényeinek.

6.High hatékonyság és egyszerű karbantartás: A sebességváltó hatékonysága elérheti a 95% -ot. Jellemzők: Az ékszíj kialakítása lehetővé teszi, hogy szorosan illeszkedjen a szíjtárcsához, csökkentve az energiaveszteséget. Terhelhetőség: Az ékszíjtárcsa elbír egy bizonyos terhelést. Stabilitás: Az ékszíjtárcsás sebességváltó jó stabilitással rendelkezik, amely csökkentheti a vibrációt és az ütést az átvitel során, és biztosítja a mechanikus berendezések stabil működését. Alkalmazhatóság: Az ékszíjas hajtómű különféle munkakörülményekhez és környezetekhez alkalmas, és a felületkezelések (pl. horganyzás, nagyfrekvenciás oltás) révén alkalmazkodni tud az olyan kemény munkakörülményekhez, mint a páratartalom és a korrózió.

Termékfelhasználó berendezések és fő vásárlók

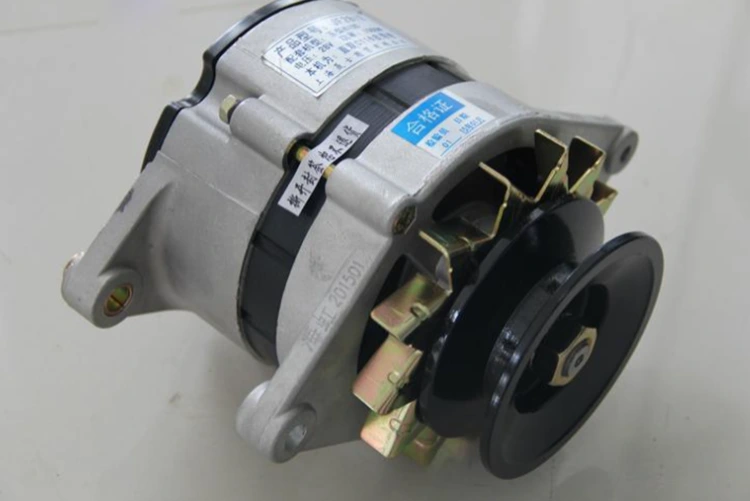

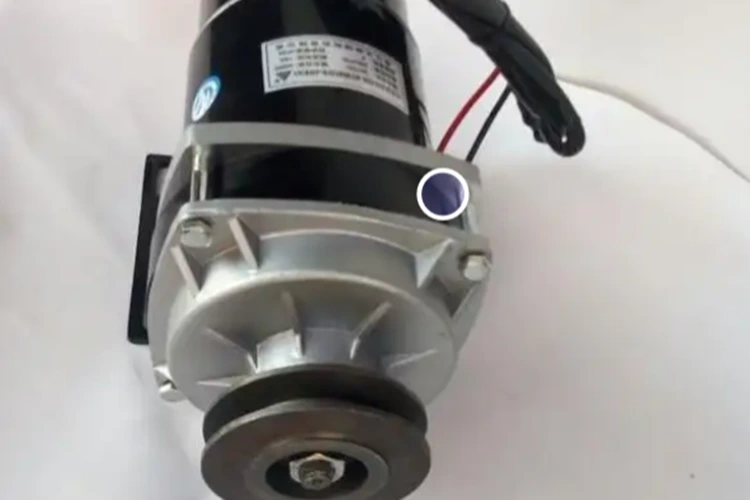

A fenti termékeket elsősorban légkompresszorokhoz és vízszivattyú-motorokhoz alkalmazzák, olyan fő ügyfelekkel, mint a Nidec, az Asco és más jól ismert vállalkozások.

Műszaki paraméterek: 1215 szabadon vágó acél egyhornyú ékszíjtárcsa

Fő minőségi jellemzők	Alapvető műszaki mutatók	GB/T 13575.1-2022 szabvány	Ipari szabvány	HAWEN szabvány
Belső furat stabilitása	Belső furattűrés	-	≤0,026 mm	≤0,015 mm
Horonytípus kompatibilitás	Horonyszög	-	≤1°	≤0,5°
Sebességváltó pontosság és élettartam	Kifutás	-	≤0,15 mm	≤0,05 mm
Élettartam	Korrózióállóság (semleges sópermet teszt)	48 óra	72 óra	96 óra
Környezetbarátság	Veszélyes anyagok korlátozása	-	Megfelel az EU szabványoknak	Megfelel az EU szabványoknak

Alapvető előnyei

Erős műszaki K+F képességekkel és nagy pontosságú gyártóberendezésekkel büszkélkedhetünk. A jövőbeni termékek vásárlóival közös tervezése során a HAWEN technológiája mindig megtalálja az optimális megoldást, és elnyerheti az ügyfelek elismerését. 100%-ban online automatikus minőségellenőrzést valósítunk meg, és nagy pontosságú precíziós gyártást érünk el a következő intézkedésekkel:

● Forrásellenőrzés: Szigorúan ellenőrzi a nyersanyagok konzisztenciáját a beszerzési szakasztól kezdve a stabil anyagteljesítmény biztosítása érdekében.

● Precíziós megmunkálás: Használjon nagy pontosságú berendezéseket az automatizált feldolgozáshoz, hogy garantálja a termék méretpontosságát (pl. a belső furat tűrése ≤0,015 mm).

● Teljes folyamatfigyelés: A gyártási paraméterek valós idejű monitorozása egy online észlelőrendszeren keresztül az eltérések időben történő észlelése és korrigálása érdekében.

● Következetes minőségbiztosítás: A kézi működési hibák kiküszöbölése az egyes termékek stabil teljesítményének biztosítása érdekében.

● Magas minősítési arány: A gyártási minősítési arány 99,99%-on van szabályozva, és a gyári minősítési arány eléri a 100%-ot.

● Hatékonyság javítása: Az automatizált folyamatok csökkentik a kézi beavatkozást és csökkentik a termelési költségeket.

Szigorúan ellenőrizzük a termékek környezetbarátságát az alapanyag kiválasztásától a gyártásig és feldolgozásig:

● Környezetbarát nyersanyagok: 1215-ös szabadon vágható acélt használjon a veszélyes anyagok csökkentésére, megfelelve a környezetbarát anyagokra vonatkozó szabványoknak.

● Felületkezelés: Alkalmazzon galvanizálási technológiát, amely kémiai vagy elektrokémiai módszerekkel cinkréteget von be a fém vagy acélötvözet felületére, hogy megvédje a környezeti korróziótól és rozsdától.

● Környezetvédelmi tanúsítás: Minden termék megfelelt a nemzetközi környezetvédelmi tanúsítványoknak, például a ROHS-nak és a REACH-nak, így biztosítva, hogy nem tartalmaznak veszélyes anyagokat.

● Gyártási folyamat: Az automatizált gyártósorok csökkentik az energiafogyasztást és a hulladékképződést, a folyamat során nincs kézi érintkezés. A teljesen automatikus online tesztelő berendezésen keresztül minden termék teljes méret-, geometriai tűrés- és felületi hibákon esik át a gyárból, hogy biztosítsa a tétel konzisztenciáját.

Hosszú távú támogató együttműködést folytatunk neves hazai és külföldi motorgyártókkal, és széles körű elismerést nyertünk. 20 éves műszaki felhalmozásunkkal folyamatosan optimalizáljuk az anyagfelhasználási arányt és a gyártási folyamatokat. Termékeink megfeleltek az ISO9001 és IATF16949 minőségbiztosítási rendszer tanúsítványainak, biztosítva a teljes nyomon követhetőséget az alapanyagok raktározásától a késztermék kiszállításáig.

● Hatékony K+F csapat: gyors reagálási sebesség, fejlesztési költségek és időmegtakarítás; testreszabhatja a speciális formájú kialakításokat, amelyek alkalmasak az ügyfelek alkalmazásaira az ipari rendszer követelményeinek megfelelően.

● Gyártási kapacitás: 120 készlet nagy pontosságú CNC berendezéssel, egy teljesen automatikus feketítő gyártósorral, egy teljesen automatikus ultrahangos tisztítósorral és több mint 10 automatikus tesztelő berendezéssel rendelkezünk. A havi gyártási kapacitás eléri a 300 000 darabot, a jelenlegi havi értékesítési volumen körülbelül 150 000-200 000 darab, a havi többletkapacitás pedig 30-50%.

Bennünket a végső piaci kereslet vezérel, a következőkre összpontosítva:✅

Hatékonyságnövelés és költségcsökkentés✅

Alacsony zajszint és magas minősítési arány✅

Környezetvédelem

● Nagyobb rugalmasság a tervezési változtatásoknál

● Nagy hatékonyság és gyorsaság a döntéshozatali folyamatban

● Rövid átfutási idő a nyersanyagok és a különféle tartozékok esetében: Zhejiang tartományban, a "kínai gyártás szülővárosában" található, gazdag beszállítói ellátási lánccal.

● A HAWEN megbízható, nagy hatékonyságú és kiváló minőségű megoldásai lehetővé teszik, hogy minden ügyfél elkerülje a kitérőket – ha minket választ, nem szívesen váltanak más beszállítókra.

● A HAWEN választása csökkenti az ügyfelek fejlesztési költségeit, tesztelési költségeit, gyártási költségeit és az értékesítés utáni szolgáltatás költségeit.

Anyag kiválasztása

Az 1215 acél egy környezetbarát szabadon vágható acél, amely nem tartalmaz veszélyes anyagokat, például ólmot, és kiváló megmunkálhatósággal rendelkezik, így alkalmas precíziós mechanikai alkatrészek gyártására.

● Stabil fizikai tulajdonságok: Anyagsűrűsége stabilan 7,85 g/cm³.

● Kémiai összetétel: szén (≤0,09%), mangán (0,75%-1,05%), foszfor (0,04%-0,09%) és kén (0,26%-0,35%). A viszonylag magas kéntartalom javítja a megmunkálhatóságot, miközben megfelel a környezetvédelmi előírásoknak.

● Mechanikai tulajdonságok: Kiváló méretpontossággal rendelkezik; a szakítószilárdság melegen hengerelt állapotban 390-540 MPa, amely hideghúzás után elérheti a 490-755 MPa-t, keménysége 160-190 HB, és hőkezelés nélkül közvetlenül feldolgozható.

● Szállítási formák: Melegen hengerelt köracél, hidegen húzott fényes rudak és köszörült rudak formájában; Különféle keresztmetszeti formák alakíthatók ki hideg extrudálási eljárással, megtakarítva az anyagveszteséget és a feldolgozási időt.

● Megmunkálhatóság: A sima vágás és a jó forgácstörési teljesítmény csökkenti a szerszámkopást és javítja a felület minőségét; különösen alkalmas automatizált berendezésekkel, például automata esztergagépekkel és CNC esztergagépekkel történő folyamatos tömeges megmunkáláshoz; kopásállósága vagy korrózióállósága felületi karburizálással vagy nikkelezéssel fokozható.

Folyamatvezérlés

● Belső furat tűrésszabályozása: A ±0,015 mm-es nagy pontosság elérése rendkívül magas követelményeket támaszt a feldolgozó berendezésekkel és a folyamatstabilitással szemben. Egy ilyen precíz tűréstartomány megköveteli a megmunkáló berendezések (pl. CNC szerszámgépek) nagy pontosságát, kiváló minőségű forgácsolószerszámokat és stabil folyamatokat (pl. hőmérsékletszabályozás, rezgéscsillapítás); Bármilyen apró eltérés termékminőségi problémákhoz vezethet. Cégünk fejlett technológiákat alkalmaz a garancia érdekében: nagy pontosságú mérőműszerek (pl. koordináta mérőgép (CMM), kerekségmérő, profilmérő műszer), szigorú folyamatszabályozás (pl. Statisztikai folyamatszabályozás (SPC)) és a tömegtermelés állandó feldolgozási környezetének biztosítása érdekében.

● Alkalmazási érték: A precíziós erőátviteli rendszerekben a belső furat tűrése közvetlenül befolyásolja az alkatrészek és tengelyek közötti illesztési pontosságot, ami összefügg a sebességváltó hatékonyságával, a zajcsökkentéssel és a termék élettartamával, és a csúcsminőségű gyártás alapvető műszaki mutatója.

● Szigorúan ellenőrizzük a teljes gyártási folyamatot, hogy biztosítsuk a termékek stabilitását és tartósságát a használat során.

● Anyagteljesítmény-illesztés: Szigorúan szabályozza az anyag keménységét és a hőkezelési folyamatokat a kopásállóság és a kifáradási szilárdság javítása érdekében.

Felületkezelés - Galvanizálás

Mivel az egyhornyú ékszíjtárcsa fém anyagokból készül, a zord szervizkörülmények elkerülhetetlenül rozsdásodást vagy a pótalkatrészek korrózióját okozzák. Cégünk professzionális és tapasztalt központi K+F csapattal rendelkezik. Több éves gyakorlati tapasztalat és próbák révén speciális felületkezelési formulát fejlesztettünk ki ehhez a termékhez, és teljesen automatikus galvanizálási berendezést alkalmaztunk teljesen automatikus szárítórendszerrel. A galvanizált réteg vastagsága megfelel a hazai, ipari és nemzetközi szabványoknak, mikron szintű felületet ér el. A folyamat során nincs kézi érintkezés, ami növeli a termékek korrózióállóságát, megfelel az ipari szabványoknak és csökkenti a kézi érintés okozta termékütközés kockázatát.

Megjegyzés: Más felületkezelési módszerek, például feketítés és nikkelezés is elérhetők, és az ügyfél igényei szerint testreszabhatók.

Környezetvédelmi követelmények

Minden termék megfelel a környezetvédelmi követelményeknek az anyagok és a felületkezelés tekintetében, és a ROHS és a REACH tanúsítási jelentések is alátámasztják.

K+F és testreszabási lehetőségek

Professzionális K+F műszaki csapatunk 20 éves mélyreható iparági tapasztalattal rendelkezik. Meg tudjuk elégíteni a vevői igényeket és megoldani a fájdalompontjaikat az egyedi igényeiknek és felhasználási területeiknek megfelelően, valamint egyedi formájú szíjtárcsákat tudunk személyre szabni. Szeretettel várjuk az ügyfeleket, hogy rajzokat készítsenek testreszabáshoz, beleértve a testreszabott termékeket a kijelölt alapanyagokkal és felületkezelésekkel, valamint üdvözöljük a tengerentúli ügyfeleket, hogy látogassanak meg gyárunkba.

Szinergia az új szervezeti struktúrából

Az új szervezeti struktúra lehetővé teszi a HAWEN számára, hogy a hatékony együttműködés alapján megfeleljen az ügyfelek elvárásainak.

Belföldi ügyfelek és piaci részesedés

Hosszú távú stratégiai együttműködést folytatunk hazai vásárlókkal, mint például a Sanjiang Electric, az LG Tianjin és a Nidec, több mint tíz éves együttműködési kapcsolattal. Cégünk eddig 20%-os piaci részesedést ért el Kínában az egyhornyos ékszíjtárcsák terén.
