WebType szíjtárcsa

Szerkezeti forma és tervezési logika

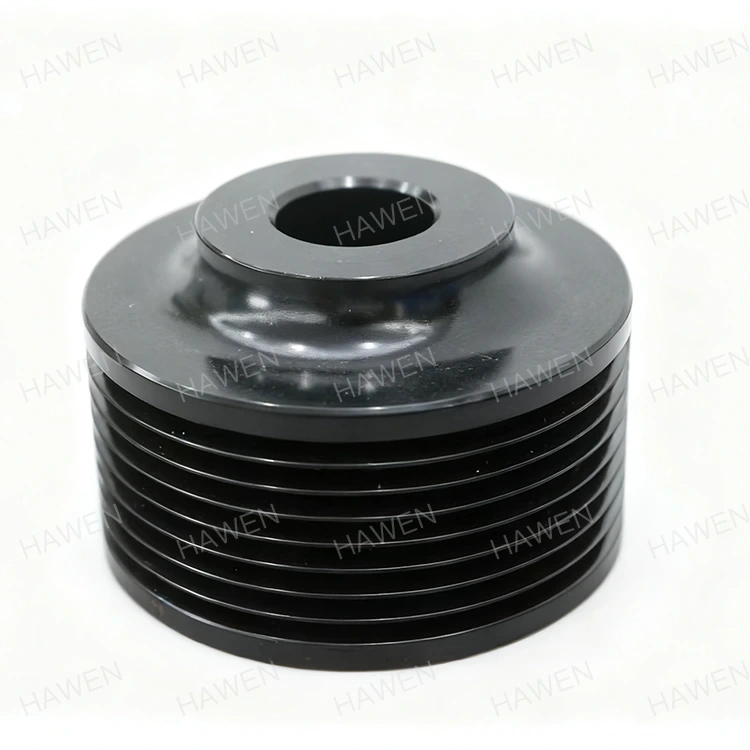

A WebType szíjtárcsa integrált szalagszerkezetet alkalmaz, amely a peremet és a kerékagyat egy folytonos lemezszerű szövedéken keresztül köti össze. A küllős szerkezetekkel összehasonlítva ez a kialakítás csökkenti a szerkezeti megszakadásokat, így folyamatosabb teherbíró utat hoz létre, amikor a szíjtárcsát sugárirányú és torziós terhelések érik. Alkalmas olyan erőátviteli rendszerekhez, amelyek nagy merevséget és szerkezeti stabilitást igényelnek.

A szövedék vastagsága, pereme és agya jellemzően egy darabból van kialakítva vagy nagy pontossággal összeszerelve, ami nagyobb általános merevséget biztosít, mint a nyitott keretes kialakítások. Ez hatékonyan szabályozza a deformációt közepes és nagy sebességű működés közben.

A szerkezet gyakorlati hatása a teljesítményre

A Web Type Pulley zárt hálószerkezete jobb dinamikus stabilitást biztosít működés közben. A folyamatos teherbírású kialakítás csökkenti a lokális vibráció kockázatát, ami kedvezőbb a csapágyak és szíjak hosszú távú működése szempontjából. Ugyanakkor az integrált szerkezet segít megőrizni az övhornyok geometriai pontosságát, csökkentve az egyenetlen szíjkopás valószínűségét.

Az erőátvitel során ez a szerkezet jól tolerálja a nyomaték ingadozást, így alkalmas hosszú ideig folyamatosan üzemelő ipari berendezésekhez.

Anyagkonfiguráció és gyártási folyamatok

A szíjtárcsák általában dinamikus kiegyensúlyozáson esnek át a gyártás során, hogy megfeleljenek a stabilitási követelményeknek közepestől nagy sebességig.

Reliability and Service Life Analysis

A folyamatos szalagszerkezetnek köszönhetően a szalagos szíjtárcsák kevésbé hajlamosak a feszültségkoncentrációra ismételt terhelés esetén. A könnyű szerkezetekhez képest jobban megfelelnek a nagy terhelésű, hosszú élettartamú működési feltételeknek. Stabil szerkezeti tartósságot mutatnak, különösen alacsony start-stop frekvenciájú, de hosszú egyszeri üzemidővel rendelkező rendszerekben.

Tipikus alkalmazási forgatókönyvek

A webtípusú csigákat általában a következő környezetekben használják:

Industrial fans and water pump systems

Szerszámgép fő hajtóegységei

Szűkítők és teljesítmény kimeneti végek

Folyamatos üzemű berendezések a bányászatban és a kohászatban

Gyakran olyan alkalmazásokhoz választják őket, amelyek stabil működést, nagy merevséget és hosszú élettartamot igényelnek.

Selection and Customization Recommendations

A Web típusú szíjtárcsa kiválasztásakor olyan tényezőket kell figyelembe venni, mint a szíj típusa, a sebességtartomány, a terhelési szint és a tengely csatlakozási módja. A testreszabási lehetőségek közé tartozik a külső átmérő, a horony típusa, a szalagvastagság és a tengelyfurat-konfiguráció, amelyek mindegyike testreszabható az adott alkalmazási követelményeknek megfelelően.
