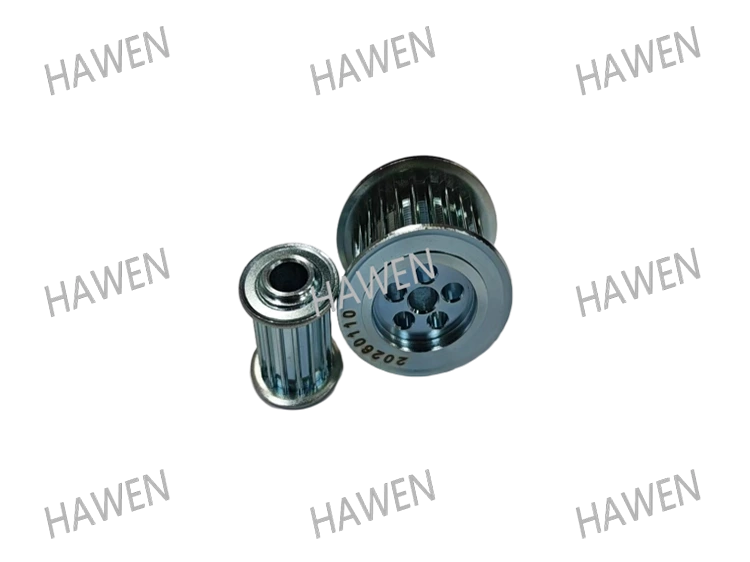

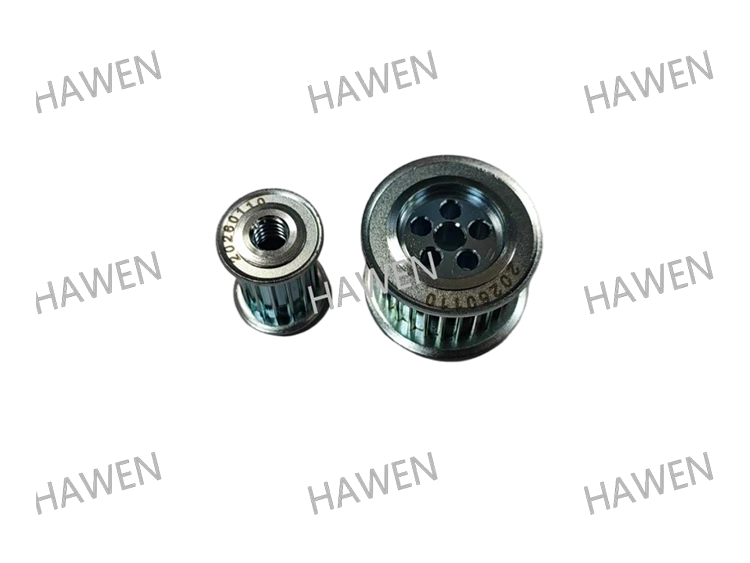

Időzítő szíjtárcsa

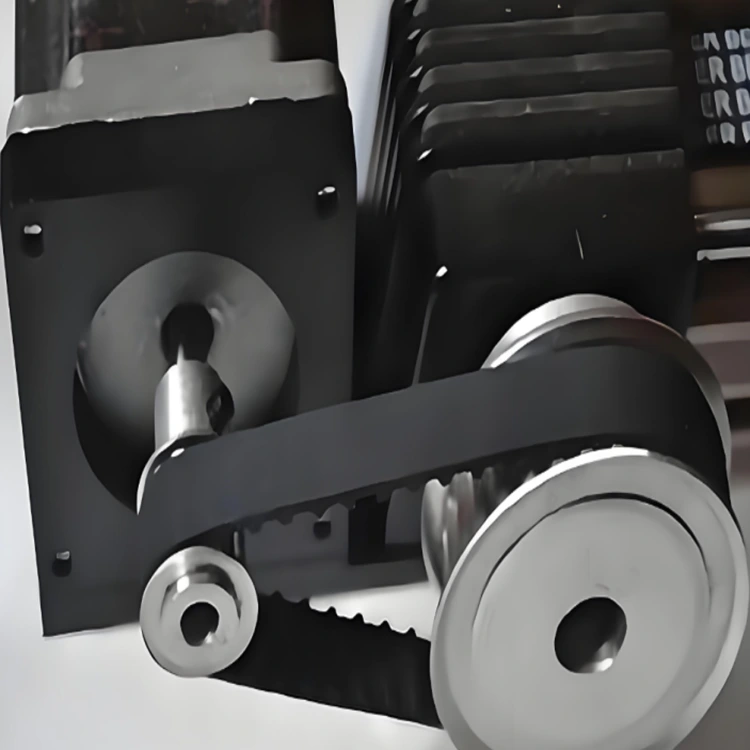

A HAWEN vezérműszíjtárcsa egy mechanikus alkatrész a vezérműszíj-átvitelhez, amely precíziós erőátvitelt valósít meg a vezérműszíjakkal való fogak összekapcsolásával. Magas átviteli hatékonysággal, alacsony zajszinttel és egyszerű karbantartással rendelkezik. Termékeinket széles körben használják automatizálási berendezésekben, precíziós gépekben, ipari sebességváltókban és más területeken. Üdvözöljük az ügyfeleket, hogy testreszabják a termékeket rajzok szerint, vagy látogassák meg gyárunkat.

Termékleírás

A termék alkalmazási területei

A HAWEN (Trilon) több mint 20 éve foglalkozik mélyen a gépiparral. 2005 óta cégünk mélyreható K+F-et és vezérműtárcsák gyártását végzi háztartási gépek motorjaihoz, autóipari vezérműtárcsákhoz, AGV targonca vezérműtárcsákhoz és különféle típusú vezérműtárcsákhoz. Ez a termék 45# szénacélból, 1215 szabadon vágható acélból és 70-es sorozatú alumíniumötvözetekből feldolgozható és alakítható. Termékeink az iparágak széles skáláját fedik le:

1. Új energetikai és környezetvédelmi berendezések: A fotovoltaikus iparban alkalmazzák nyomkövető rendszerekhez, tisztítógépekhez és modulszállító berendezésekhez, biztosítva a fotovoltaikus modulok pontos pozícionálását és nagy hatékonyságú működését.

2. Precíziós gyártás: Megfelel a nagy sebességű és nagy pontosságú átvitel iránti igényeknek a 3C vizsgálóberendezésekben és a félvezetőiparban, javítva a berendezések megbízhatóságát.

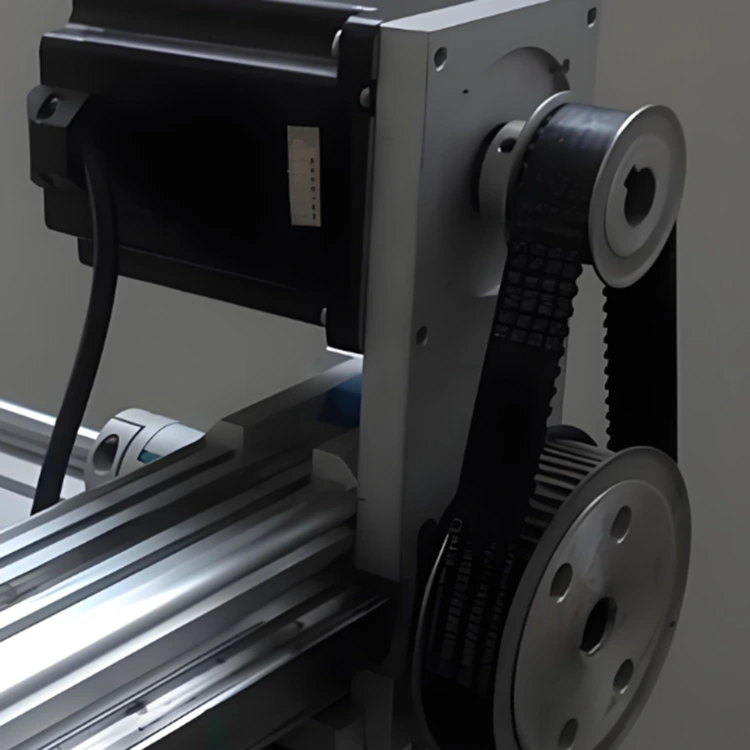

3. Automatizálás és általános gépek: Általában CNC szerszámgépekben, nyomdagépekben, textilipari berendezésekben stb. használják a többtengelyes szinkron átvitel megvalósítására.

Alapvető előnyei: Nagy pontosság, nagy energiahatékonyság és erős környezeti alkalmazkodóképesség

● Rendkívül nagy átviteli pontosság: A fogösszekötő kialakítás biztosítja a csúszásmentességet és az állandó átviteli arányt, így alkalmas a precíziós mozgásvezérlést igénylő forgatókönyvekre.

● Nagy hatékonyság és egyszerű karbantartás: Az átviteli hatásfok eléri a 98%-ot, figyelemre méltó energiatakarékosság mellett; kenésmentes, csökkentve a karbantartási költségeket.

● Stabil és megbízható működés: Kiváló lengéscsillapító és csillapító teljesítmény alacsony zaj mellett, ideális olyan környezetekben, ahol magas a csend és a stabilitás követelménye.

● Erős alkalmazkodóképesség: Támogatja a nagy távolságra történő átvitelt, és a felületkezelések (pl. horganyzás, nagyfrekvenciás oltás) révén alkalmazkodni tud az olyan zord munkakörülményekhez, mint a páratartalom és a korrózió.

Product Application Equipment and Main Customers

A fenti termékeket főként az autóipari sebességváltókhoz és a gyári összeszerelősorok hajtóműveihez használt villanymotorokhoz alkalmazzák, olyan fő ügyfelekkel, mint a Nidec, Midea, Haier és más neves vállalkozások.

Műszaki paraméterek: Vas-vezérműtárcsa

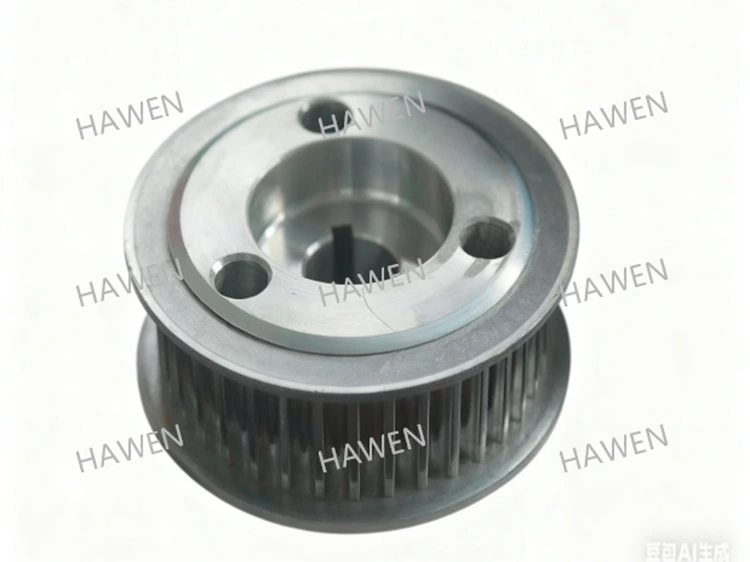

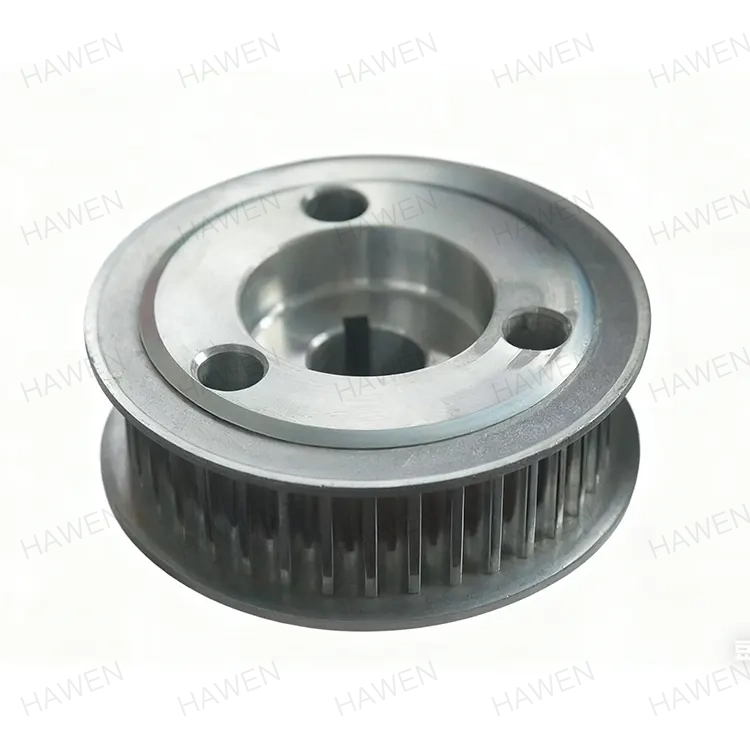

Műszaki paraméterek: Alumíniumötvözet vezérműtárcsa

Alapvető előnyei

Erős műszaki K+F képességekkel és nagy pontosságú gyártóberendezésekkel büszkélkedhetünk. A jövőbeni termékek vásárlóival közös tervezése során a HAWEN technológiái mindig az optimális megoldásokat keresik, és vásárlói elismerést szereznek.

100% online automatic quality control & high-precision manufacturing

Forrásellenőrzés: Szigorúan ellenőrzi a nyersanyagok konzisztenciáját a beszerzési szakasztól kezdve a stabil anyagteljesítmény biztosítása érdekében.✅ Precíziós megmunkálás: Nagy pontosságú berendezések alkalmazása az automatizált feldolgozáshoz a termék méretpontosságának garantálása érdekében (pl. a belső furat tolerancia ≤0,01 mm).✅ Teljes folyamatfigyelés: valós idejű gyártási paraméterek detektálása és pontos felügyeleti rendszeren keresztül. módon.✅ Következetes minőségbiztosítás: A kézi működési hibák kiküszöbölése az egyes termékek stabil teljesítményének biztosítása érdekében.✅ Magas minősítési arány: A gyártás minősítési aránya 99,99%-on ellenőrzött, 100%-os gyári minősítési arány mellett. Hatékonyság javítása: Az automatizált folyamatok csökkentik a kézi beavatkozást és csökkentik a gyártási költségeket.

Strict environmental control throughout the whole process

Környezetbarát nyersanyagok: Használjon 45# szénacélt a veszélyes anyagok mennyiségének csökkentésére, megfelel a környezetbarát anyagokra vonatkozó szabványoknak.✅ Felületkezelés: teljesen automatikus fekete oxidációs folyamatot alkalmaz, hogy elkerülje a kézi érintkezésből származó szennyeződést, fokozza a korrózióállóságot és csökkentse a hulladékképződést.✅ Nemzetközi környezetvédelmi tanúsítványok: Minden termék megfelelt a ROHS, REACH és egyéb veszélyes anyagok nemzetközi környezetvédelmi tanúsítványának hiányában. folyamat: Az automatizált gyártósorok csökkentik az energiafogyasztást és a hulladékkeletkezést anélkül, hogy a folyamat során kézi érintkezésbe lépnének. A teljesen automatikus online tesztelő berendezésen keresztül minden termék teljes méret-, geometriai tűrés- és felületi hibákon esik át a gyárból, hogy biztosítsa a tétel konzisztenciáját.

Hosszú távú támogató együttműködést folytatunk neves hazai és külföldi motorgyártókkal, és széles körű piaci elismerést nyertünk. 20 éves műszaki felhalmozásunkkal folyamatosan optimalizáljuk az anyagfelhasználást és a gyártási folyamatokat. Termékeink megfeleltek az ISO9001 és IATF16949 minőségbiztosítási rendszer tanúsítványainak, biztosítva a teljes nyomon követhetőséget az alapanyagok raktározásától a késztermék kiszállításáig.

yuqnaEfficient K+F csapat: Gyors válaszadási sebesség, az ügyfelek fejlesztési költségeinek és idejének megtakarítása; egyedi formájú kiviteleket alakítunk ki az ügyfelek ipari rendszereihez igazodva.

Erős gyártási kapacitás: 120 készlet nagy pontosságú CNC berendezéssel és egy teljesen automatikus fekete oxidációs gyártósorral rendelkezünk, havi 500 000 darabos gyártási kapacitással. A jelenlegi havi értékesítési mennyiség körülbelül 300-400 ezer darab, havi többletkapacitása 40-60%.

We are guided by the ultimate market demand, focusing on:

Efficiency improvement and cost reduction

Low noise and high qualification rate

Environmental protection

● Nagyobb rugalmasság a tervezési változtatásoknál

● High efficiency and speed in the decision-making process

● Rövid átfutási idő nyersanyagok és különféle tartozékok esetében: Zhejiang tartományban, a "kínai gyártás szülővárosában" található, jól megalapozott és gazdag beszállítói ellátási lánccal.

● A HAWEN megbízható, nagy hatékonyságú és kiváló minőségű megoldásai lehetővé teszik, hogy minden ügyfél elkerülje a kitérőket – ha minket választ, nem szívesen váltanak más beszállítókra.

● Choosing HAWEN means reducing customers' development costs, testing costs, manufacturing costs and after-sales service costs.

Material Selection

45# szénacél

A 45# Carbon Steel egy kiváló minőségű szénszerkezeti acél, körülbelül 0,42% és 0,50% közötti széntartalommal, amely a közepes széntartalmú acél kategóriába tartozik. Anyagsűrűsége 7,85 g/cm³; kémiai összetétele 0,50-0,80% mangánt, 0,17-0,37% szilíciumot tartalmaz, szigorúan ellenőrzött szennyeződésekkel, mint például a foszfor és a kén.

Mechanikai tulajdonságok és hőkezelés: Kiváló átfogó mechanikai tulajdonságokkal rendelkezik, szakítószilárdsága legalább 600 MPa, folyáshatára legalább 355 MPa, nyúlása legalább 16%, és területe legalább 40%. Rossz edzhetősége miatt hajlamos a vizes oltás során repedésre, és átlagos hegeszthetőségű – a feszültségmentesítéshez hegesztés előtti előmelegítés és hegesztés utáni izzítás szükséges. A hőkezelés során végzett kioltás és temperálás (kioltás plusz magas hőmérsékletű temperálás) optimalizálhatja a teljesítményét: az oltás hőmérséklete általában körülbelül 840 °C, a temperálási hőmérséklet 560-600 °C, a keménység pedig elérheti a HRC 22-34 értéket.

7075 alumíniumötvözet

A 7075 alumíniumötvözet egy Al-Zn-Mg-Cu ultra-nagy szilárdságú alumíniumötvözet, amelynek fő ötvözőeleme cink. Kémiai összetétele 5,1-6,1% cinket, 2,1-2,9% magnéziumot, 1,2-2,0% rezet, nyomokban 0,18-0,28% krómot és ≤0,20% titánt tartalmaz, mátrixként alumíniummal.

Mechanikai tulajdonságok: Szakítószilárdság ≥560 MPa (572 MPa-ig T6 temperálásnál), folyáshatár ≥495 MPa, keménység 150 HB (175-200 HB-re növelve T6 temperációban), rugalmassági modulus 71 GPa. Alacsony hőmérsékletű környezetben is megőrzi kiváló szívósságát.

Megmunkálhatóság: Kiváló forgácsolási teljesítménnyel rendelkezik, CNC megmunkálásra alkalmas, de a hegeszthetősége gyenge – helyette szegecselés vagy ragasztás javasolt. A repedés elkerülése érdekében a műanyag megmunkálása során paraméter-szabályozás szükséges.

Folyamatvezérlés

Belső furattűrés-szabályozás:  Nagy ±0,005 mm-es pontosság szükséges, ami rendkívül magas követelményeket támaszt a feldolgozó berendezések és a folyamatstabilitás tekintetében. Ez a pontos tűréstartomány rendkívül magas követelményeket támaszt a megmunkáló berendezések (például CNC szerszámgépek), a szerszámminőség és a folyamatstabilitás (például hőmérsékletszabályozás és rezgéscsillapítás) tekintetében. Bármilyen csekély eltérés termékminőségi problémákhoz vezethet.

Cégünk fejlett folyamatokat alkalmaz ennek biztosítására:  Ezt nagy pontosságú mérőműszerek (például koordináta mérőgépek, kerekségmérők és profilmérő műszerek), szigorú folyamat-ellenőrzés (például SPC statisztikai folyamatvezérlés) és stabil feldolgozási környezet révén érik el, biztosítva a tömeggyártás következetességét.

Alkalmazási érték: A precíziós erőátviteli rendszerekben a belső furattűrés közvetlenül befolyásolja az alkatrész és a tengely közötti illeszkedési pontosságot, befolyásolva az átviteli hatékonyságot, a zajcsökkentést és a termék élettartamát. Ez a csúcsminőségű gyártás alapvető műszaki mutatója.

• Strict quality control is maintained throughout the production process to ensure product stability and durability during use.

• Material performance matching requires strict control of material hardness and heat treatment processes to improve wear resistance and fatigue strength.

Surface Treatment

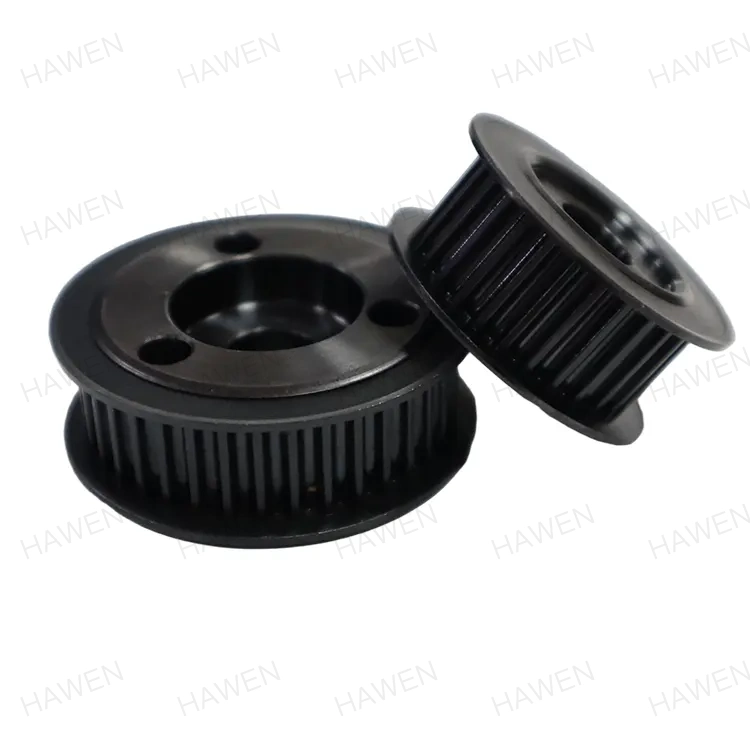

Cégünk teljesen automata feketítő gyártósort fejlesztett ki.

Mivel a vezérműtárcsák fémből készülnek, és zord környezetben használják, elkerülhetetlen az alkatrészek rozsda vagy korróziója.  Cégünk professzionális és tapasztalt központi K+F csapattal rendelkezik. Több éves gyakorlati tapasztalattal és kísérletezéssel speciális felületkezelési formulát fejlesztettünk ki ehhez a termékhez.  Teljesen automata felületfeketítő berendezést és teljesen automata szárítórendszert alkalmazunk, kiküszöbölve a kézi érintkezést a folyamat során. Ez növeli a termék korrózióállóságát, megfelel az ipari szabványoknak, csökkenti a kézi kezelésből és ütközésekből eredő sérülések kockázatát, valamint biztosítja a termék stabilitását használat közben.

Ezenkívül különféle galvanizálási kezelések, például horganyzás és nikkelezés is rendelkezésre állnak, és az ügyfelek igényei szerint testreszabhatók.

Környezetvédelmi követelmények

Minden termék megfelel a szigorú környezetvédelmi követelményeknek az alapanyagok és a felületkezelések tekintetében, valamint a ROHS és a REACH hivatalos tanúsítási jelentései is alátámasztják.

R&D & Customization Capabilities

Professzionális K+F műszaki csapatunk 20 éves mélyreható iparági tapasztalattal rendelkezik. Meg tudjuk elégíteni a vevői igényeket, megoldani a műszaki problémákat sajátos igényeiknek és alkalmazási területeiknek megfelelően, egyedi formájú vezérműtárcsákat tudunk személyre szabni. Szeretettel várjuk vásárlóinkat, hogy rajzokat készítsenek a testreszabáshoz (beleértve a testreszabott termékeket a kijelölt alapanyagokkal és felületkezelésekkel), és meghívjuk a tengerentúli ügyfeleket is, hogy látogassák meg gyárunkat.

Synergy from the New Organizational Structure

The synergy brought by the new organizational structure enables HAWEN to meet customer expectations on the basis of effective and in-depth cooperation.

Belföldi ügyfelek és piaci részesedés

Hosszú távú stratégiai partnerségeket alakítottunk ki olyan hazai ügyfeleinkkel, mint a Sanjiang Electric, az LG Tianjin és a Nidec, több mint egy évtizedes együttműködési kapcsolattal. Cégünk eddig 50%-os piaci részesedést ért el a vezérműtárcsák terén a kínai piacon.
