Robot Motor Ige

A Robot Motor Yoke a robot szervó-, nyomaték- és csuklós motorjainak alapeleme. Bár mechanikus szerkezeti résznek tűnik, valójában három alapvető funkciót lát el: a mágneses áramkör vezetése, a szerkezeti támogatás, valamint a hőelvezetés és az elektromágneses árnyékolás. Közvetlenül meghatározza a motorok nyomatéksűrűségét, működési hatékonyságát, stabilitását és élettartamát, így a fejlett robotok nagy pontosságú hajtásrendszereinek nélkülözhetetlen kulcseleme.

Haven (Trilion) több mint 20 éve foglalkozik mélyen a gépgyártással. 2023 óta a Robot Motor Yoke kutatás-fejlesztésére és nagyszabású gyártására összpontosít. Kiforrott folyamataival, szigorú minőség-ellenőrzésével és gyors testreszabási lehetőségeivel a robotmotorok alapvető tartozékainak kiváló minőségű szállítójává vált Kínában, 10%-os hazai piaci részesedéssel, és hosszú távú támogató termékeket kínál számos vezető háztartási készülék- és robotvállalat számára.

Alapvető termékparaméterek

A népszerűsített Robot Motor Yoke szabványos precíziós megmunkálást alkalmaz, és támogatja az egyedi gyártást is az ügyfelek rajzai alapján, alkalmazkodva a különböző robotmotor-modellek telepítési és teljesítménykövetelményeihez. Az alábbiakban felsoroljuk az alapvető alapvető paramétereket, amelyek mindegyike tényleges gyártási és vevői alkalmazásokon keresztül igazolt:

Alapfunkciók és alkalmazásérték

A robotmotorok mágneses áramköri kereteként és szerkezeti hordozójaként a Robot Motor Yoke nem egy egyszerű fémszerelvény. Teljesítménye közvetlenül kapcsolódik a motor általános működéséhez, lefedi a mágneses, mechanikai és termikus méreteket a hatékony és stabil motorműködés érdekében.

Négy alapfunkció

Zárt mágneses áramkör

Alacsony reluktanciájú útvonalat épít ki az állandó mágnes és az armatúra mágneses terei számára, pontosan korlátozza a mágneses fluxus eloszlását, nagymértékben csökkenti a mágneses fluxus szivárgását, javítja a mágneses tér kihasználását, valamint elkerüli a kimeneti csökkenést és a mágneses telítettség okozta abnormális felmelegedést, optimalizálja a forrásból származó energiaátalakítás hatékonyságát.

Strukturális támogatás

Szilárdan rögzíti az állandó mágnes pólusait, és elviseli a nagy sebességű start-stop és a gyakori kommutációból adódó váltakozó terheléseket, biztosítva a szerkezeti merevséget és a geometriai pontosságot működés közben, valamint megakadályozva az alkatrészek deformálódását nagy sebességnél.

Hőelvezetés és elektromágneses árnyékolás

Kulcsfontosságú hővezetési útként működik a vas- és rézveszteségek gyors eloszlatása érdekében, szabályozva a hőmérséklet-emelkedést. Hatékonyan elnyomja a szórt mágneses tereket is, hogy elkerülje a kódolókkal, érzékelőkkel és más precíziós alkatrészekkel való interferenciát, javítva az általános EMC-teljesítményt.

Teljesítmény rögzítése

Az anyagválasztás, a feldolgozási technológia, a metszetvastagság és egyéb paraméterek közvetlenül meghatározzák a nyomatéksűrűséget, a nyomaték hullámzását és a működési hatékonyságot, ami kritikus előfeltétele a nagy pontosságú és nagy reakcióképességű robotműködtetésnek.

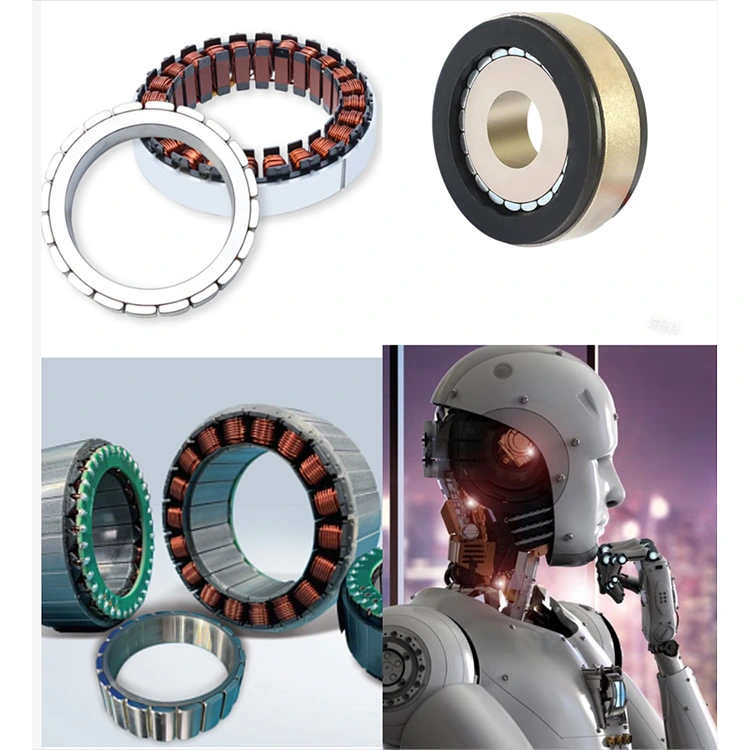

Alkalmazható motortípusok és downstream berendezések

Ez a Robot Motor Yoke kompatibilis különféle főbb, robotok által kifejlesztett motorokkal, amelyek lefedik az ipari robotok, a kollaboratív robotok és a humanoid robotok alapvető moduljait:

Szervomotorok: Állórészkeretként és forgórész hátsó járomként használják, kiegyensúlyozva a kompakt méretet és a nagy nyomatékot a rugalmas többcsuklós mozgás érdekében.

Keret nélküli nyomatékmotorok: A gyűrűs szerkezet közvetlenül integrálódik a robotcsuklókba, kiküszöböli a külső házakat, és javítja a nyomatéksűrűséget és a telepítési rugalmasságot.

Axiális fluxus-/tárcsamotorok: Alkalmazkodik az axiális mágneses áramkörök kettős háttámlájú szerkezetéhez, lapos kialakítású a humanoid robotok láb- és derékhajtómoduljaihoz.

Mag nélküli motorok: Motorházként is használhatók, kiküszöbölve a fogaskeréknyomatékot az alacsony hullámzású, nagy reakcióképességű működés érdekében a precíziós robotvégfeldolgozó egységekben.

Kulcsfontosságú minőségi mutatók és iparági teljesítményértékelés

A Robot Motor Yoke teljes gyártási folyamatát szigorú szabványok szerint irányítjuk, az alapvető precíziós mutatók meghaladják az általános iparági referenciaértékeket, teljes mértékben megfelelve a csúcsminőségű motorgyártók beszerzési követelményeinek a méretstabilitás, az összeszerelés és az élettartam tekintetében.

Hatás a teljesítményre: A kiváló minőségű Robot Motor Yoke közvetlenül 15–30%-kal növelheti a motor teljesítménysűrűségét, több mint 99%-kal elnyomja a szórt mágneses tér interferenciáját, csökkenti a mágneses áramkör veszteségét, ellenáll a nagy elektromágneses igénybevételnek, és biztosítja a robot hosszú távú stabil működését.

Axiális fluxus (bal) vs. Radiális fluxus (jobb) keresztmetszetek

Anyagválasztás és folyamatvezérlés

Speciális anyag: 45# kiváló minőségű szénszerkezeti acél

A Robot Motor Yoke nemzeti szabvány 45# közepes szénacélt használ, szigorúan ellenőrzött tulajdonságokkal, a robotmotorok működési körülményeihez igazítva:

● Széntartalom: 0,42%–0,50%; sűrűség: 7,85 g/cm³; mangán: 0,50-0,80%; szilícium: 0,17%–0,37%; alacsony foszfor- és kéntartalmú szennyeződések.

● Kiváló átfogó mechanikai tulajdonságok: szakítószilárdság ≥ 600 MPa, folyáshatár ≥ 355 MPa, nyúlás ≥ 16%; keménység HRC32–36 oltás és temperálás után.

● Speciális hőkezeléssel optimalizálva, kiegyensúlyozva a szilárdságot és szívósságot, kiemelkedő fáradtságállósággal a hosszú távú, nagyfrekvenciás motorműködés érdekében.

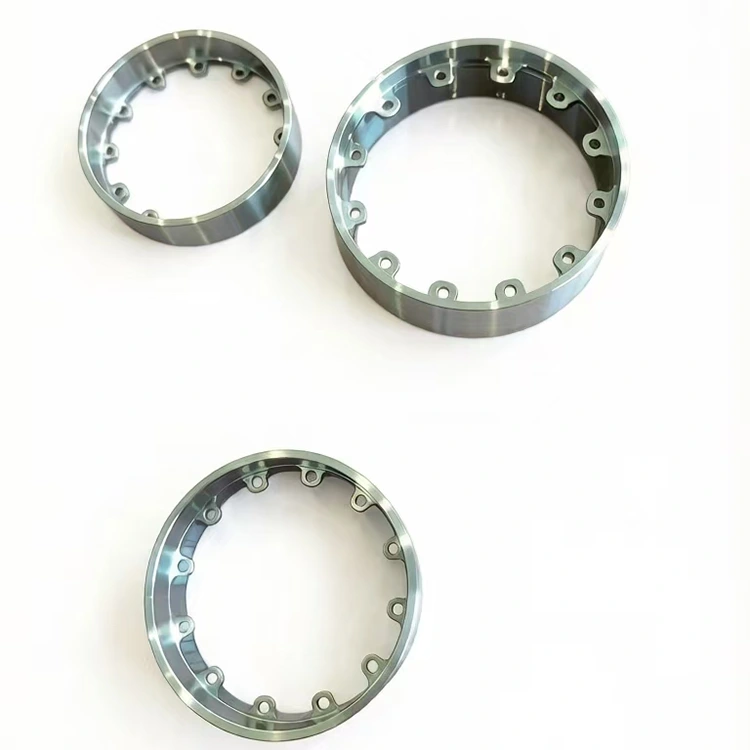

Precíziós megmunkálás és folyamatvezérlés

A teljes zárt hurkú vezérlőrendszer biztosítja a nagy pontosságot és a tételes konzisztenciát:

● A belső furattűrés ±0,005 mm-re szabályozva; CMM-mel, kerekségmérővel, kontúrfigyelővel és SPC statisztikai folyamatvezérléssel felszerelt.

● Szigorúan ellenőrzött feldolgozási környezet a hőmérséklet-ingadozás és a vibráció csökkentése érdekében; nagy pontosságú CNC gépek és speciális szerszámok biztosítják a méretmegfelelőséget.

● Teljes bejövő anyagellenőrzés, valós idejű hőkezelési felügyelet és 100%-os késztermék-ellenőrzés, hogy megakadályozzák a nem megfelelő termékek piacra kerülését.

Felületkezelés: Teljesen automatikus fekete-oxidos kikészítés

Saját fejlesztésű fekete-oxid formulát és teljesen automatikus gyártósort használ kézi érintés nélkül, hogy elkerülje a sérülést és a szennyeződést:

● Az integrált automatikus fekete-oxid- és szárítási folyamat az ipari szabványoknak megfelelően javítja a korrózió- és rozsdaállóságot.

● Támogatja a testreszabott felületkezeléseket, beleértve a galvanizálást, a horganyzást és a nikkelezést speciális alkalmazásokhoz.

Alapvető vállalati előnyök

A több mint 20 éves gépgyártási tapasztalattal a Haven egy komplett rendszert épített ki a K+F-től, a gyártástól és a minőség-ellenőrzéstől az értékesítés utáni szolgáltatásokig, differenciált versenyképességet alakítva ki a Robot Motor Yoke gyártásban, és hatékonyan megoldva az ügyfelek fájdalmait a beszerzés, a testreszabás és a tömeggyártás során.

Elegendő kapacitás és stabil szállítás

● 120 nagy pontosságú CNC gép, 1 teljesen automatikus tisztítósor, 25 profi technikus.

● Havi kapacitás: 30 000 egység; jelenlegi havi eladások: 10 000–20 000 darab, 40–50% kapacitás marad tömeges és sürgős rendelésekre.

● A Zhejiangban működő megbízható ellátási lánc biztosítja a nyersanyagok rövid átfutási idejét és a stabil szállítást a nagyszabású, többfajta folyamatos gyártáshoz.

Teljesen automatizált minőség-ellenőrzés és közel nulla hiba

● 25 automatikus ellenőrző berendezés a beérkező anyagoktól a késztermékekig a teljes dimenziós teszteléshez.

● 100%-os online minőségellenőrzés; gyártási arány 99,99%, gyári áthaladási arány 100%.

● ISO9001 és IATF16949 tanúsítvánnyal rendelkezik; teljes gyártási nyomon követhetőség kiváló konzisztenciával és megbízhatósággal.

Professzionális műszaki támogatás és erős testreszabás

● Elkötelezett műszaki csapat, amely a járomfolyamatok optimalizálására és tervezésére szakosodott.

● Gyors válasz a testreszabásra: rajzalapú gyártás, meghatározott anyagok és felületkezelések.

● Egyablakos támogatás a tervezési konzultációtól, a folyamatoptimalizálástól és a kis szériás próbagyártástól a tömeggyártásig, lerövidítve a fejlesztési ciklusokat és csökkentve a költségeket.

Környezetvédelmi megfelelés és költségellenőrzés

● Teljes megfelelés az EU ROHS és REACH előírásainak, teljes tanúsítási jelentésekkel.

● Az automatizált gyártás csökkenti a kézi beavatkozást és javítja az anyagfelhasználást, szabályozza a költségeket, miközben alacsony energiafogyasztást és alacsony hulladékkibocsátást ér el, egyensúlyt teremt a környezeti teljesítmény és a költséghatékonyság között.

Szövetkezeti ügyfelek és partnerségi modellek

Robot Motor Yoke-unk már régóta ellátja vezető hazai és nemzetközi vállalatokat, köztük a Samsungot, a Haiert és a Nidecet, stabil stratégiai együttműködéssel több mint egy évtizede. A termékek minőségét és szolgáltatásait magas visszavásárlási arányok jellemzik.

Számos együttműködési modellt támogatunk:

● Szabványosított termékek tömeges beszerzése

● Egyedi gyártás az ügyfél rajzai alapján

● Mintagyártás speciális specifikációkhoz

Üdvözöljük az ügyfeleket világszerte, hogy látogassanak meg gyárunkba ellenőrzés és üzleti együttműködés céljából. Kiforrott gyártási rendszerünkre és műszaki erősségünkre támaszkodva segítünk ügyfeleinknek a fejlesztési, tesztelési, gyártási és értékesítés utáni költségek csökkentésében a hosszú távú, mindenki számára előnyös eredmények elérése érdekében.
