Változtatható sebességű vízszivattyú szíjtárcsa

A HAWEN egy csúcstechnológiás gyártóüzem és tanúsított beszállító, amely az ipari folyadékszállítási és hűtési architektúrákhoz tervezett nagy pontosságú változtatható sebességű vízszivattyú-szíjtárcsák gyártására specializálódott. A gyár speciális szürkeöntvényt (HT250) és gömbgrafitos öntöttvasat (QT500-7) használ a nagy teherbírású alkatrészek előállításához, amelyek képesek precíz, 2:1 és 4:1 közötti áttételi arányok kezelésére. A tíz teljesen automatizált gyártósort üzemeltető vállalat szigorú, ≤0,005 mm-es belső furattűrést és 99,995%-os teljes folyamathozamot tart fenn. Minden alkatrész automatizált elektroforézises felületkezelésen esik át a rozsdaveszély elkerülése érdekében, miközben teljes mértékben megfelel a nemzetközi RoHS és REACH környezetvédelmi szabványoknak.

Ipari folyadékátviteli alkalmazások

A mechanikus hajtásrendszerek a robusztus erőátviteltől függenek, hogy stabil működést tartsanak fenn változékony működési sebesség mellett is. A változtatható sebességű vízszivattyú szíjtárcsa integrálása biztosítja, hogy a folyadék keringése folyamatos maradjon, megakadályozva a hőtúlterhelést a belső égésű motorokban és a nagyméretű ipari folyadékrendszerekben. A fő hajtótengely és a folyadékszivattyú összekapcsolásával ezek az alkatrészek hatékonyan kezelik a dinamikus nyomatékkövetelményeket több szektorban.

• Autóhűtés konfigurációk:A berendezés a folyadékkeringető szivattyút a főtengelyen keresztül hajtja meg. Magas üzemi fordulatszámon az alkatrész akár 3000 ford./perc fordulatszámot is képes kezelni a hűtőfolyadék állandó áramlási sebességének fenntartása érdekében.
• Ipari folyadékszállítás:A centrifugálszivattyús rendszereken belül a berendezés a motor teljesítményét rugalmas csatlakozásokon keresztül továbbítja. Az üzemeltetők különböző átmérőjű alkatrészek felhasználásával állítják be a folyadékemelést a szennyvízkezelő rendszerekben.
• Mezőgazdasági öntözési infrastruktúra:A csigával hajtott búvárszivattyúk hatékonyan alkalmazkodnak az összetett kültéri terepre. Az elsődleges energiaforrástól távol elhelyezkedő mélykút-alkalmazásokban a kiterjesztett tengelytáv megakadályozza a motor nedvességkárosodását.
• Klímaszabályozási kompresszorok:Az alkatrész több bordás szíjakkal csatlakozik a motor főtengelyéhez. Stabil nyomatéktartalékot tart fenn akkor is, ha a gép alapjáraton jár.
• Tengeri hűtési architektúrák:A sópermetes környezethez tervezett nagy teherbírású alkatrészek ellenállnak a folyamatos korrozív hatásoknak, biztosítva a fő motor megszakítás nélküli hűtését.
• Új energetikai járműrendszerek:Az elektromos folyadékszivattyú-konfigurációk közvetlen meghajtású technológiát alkalmaznak, hogy az akkumulátorcsomagokon belül precíz hőmérséklet-szabályozást érjenek el fokozatmentes fordulatszám-változtatással.

Műszaki méretadatok

A precíziós gyártás megköveteli a méretmérők szigorú betartását az ipari motorokkal és tengelyszerelvényekkel való teljes kompatibilitás biztosítása érdekében. Az alábbiakban az egyhornyú és többhornyú meghajtó alkatrészek ellenőrzött műszaki paraméterei találhatók:

Anyagmérnökség és Kohászat

A változtatható sebességű vízszivattyú-tárcsa élettartama közvetlenül függ a kiválasztott fém szerkezeti összetételétől. Az elsősorban vasból, szénből és szilíciumból álló ötvözetek felhasználásával (2,1% és 4% közötti széntartalommal) a gyártási folyamat optimalizálja a grafit morfológiáját és a mátrix szerkezetét az erős ipari kopás érdekében.

Szürkeöntvény (HT250)

Ez az anyag 250 MPa szakítószilárdságot és 180-250 HBW keménységet biztosít. Kiváló szerkezeti merevséget és rezgéscsillapító tulajdonságokat biztosít, így rendkívül hatékony szabványos ipari szállítóberendezésekben, ahol el kell kerülni a szerkezeti deformációt.

gömbgrafitos vas (QT500-7)

Speciális magnéziumkezelés révén az ötvözetben lévő grafit szferoidizálódik. Ez a kohászati ​​módosítás a teljes szakítószilárdságot 500 MPa-ra növeli, és 7%-os nyúlási arányt biztosít, így a kész berendezés rendkívül ellenálló a hirtelen nyomatékingadozások hatására bekövetkező fáradással szemben.

Magas szilíciumtartalmú öntöttvas alternatívák

A vegyi expozíciónak kitett speciális környezetekben 14-18% szilíciumtartalmú változatokat alkalmaznak. Ez a készítmény fokozott ellenállást biztosít az erős savas korrózióval szemben, meghosszabbítva a berendezés élettartamát a kemény feldolgozó üzemekben.

Automatizált gyártás és folyamatirányítás

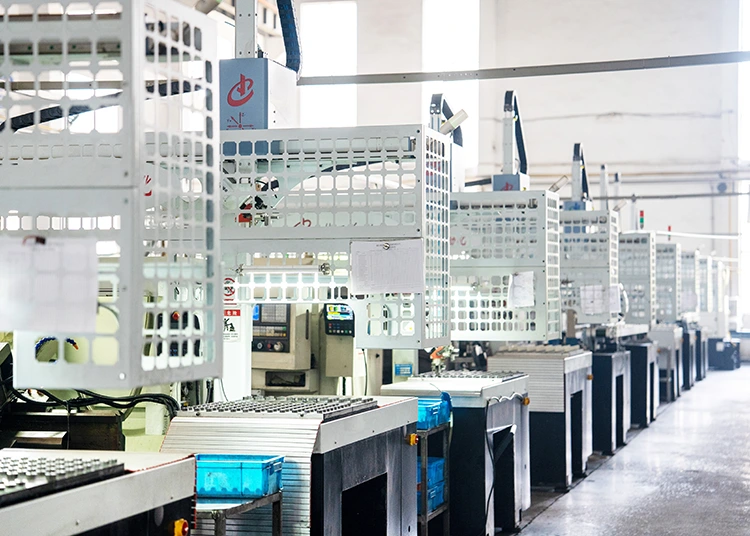

Az összeszerelési kompatibilitás megőrzése és a fizikai hibák kiküszöbölése érdekében a gyártás szigorú méretellenőrzésen alapul. Kisebb eltérések a megmunkálásban szisztémás vibrációt, felgyorsult szíjkopást és idő előtti csapágyhibát okozhatnak. Az automatizált CNC-gépek, a kiváló minőségű vágószerszámok és a merev pozicionáló rögzítőelemek bevezetése már a forrásnál kiküszöböli ezeket a kockázatokat.

• Precíziós vizsgáló műszerek:A kész berendezések szigorú geometriai ellenőrzésen esnek át koordináta mérőgépeken (CMM), kerekségvizsgálókon és profilmérő eszközökön keresztül.
• Statisztikai folyamatvezérlés (SPC):A valós idejű szoftver figyeli a kritikus paramétereket a megmunkálási ciklus teljes időtartama alatt, így stabil, 99,995%-os folyamathozamot tart fenn.
• Belső furat pontossága:Az automatizált gyártósorok szigorú ≤0,005 mm-es határértéken belül tartják a kulcstűréseket, biztosítva a hibátlan ráillesztést a motortengelyekre.
• Automatizált felületkezelés:Az alkatrészek teljesen automatizált elektroforézis- és szárítórendszereken mennek keresztül. Az érintésmentes munkafolyamat megakadályozza az ember által okozott ütközési sérüléseket, egyenletes bevonatvastagságot biztosít, és növeli a rozsdaállóságot. Alternatív felületkezelések, például horganyzás, nikkelezés vagy általános galvanizálás kérésre rendelkezésre állnak.

Miért válasszon minket

A megbízható ellátási lánc biztosításához olyan gyártó partnerre van szükség, amely képes egyensúlyba hozni a nagy volumenű kibocsátást szigorú minőségellenőrzéssel. A termelési ökoszisztéma határozott működési előnyöket biztosít a globális elosztás számára:

• Ellenőrzött piaci jelenlét:A gyártási infrastruktúra 65–75%-os hazai piaci részesedést tart fenn a motorszíjtárcsák terén, valamint a vezérműszíjtárcsák Kínán belüli 50%-os piaci részesedését, ami a mély ipari integrációt tükrözi.

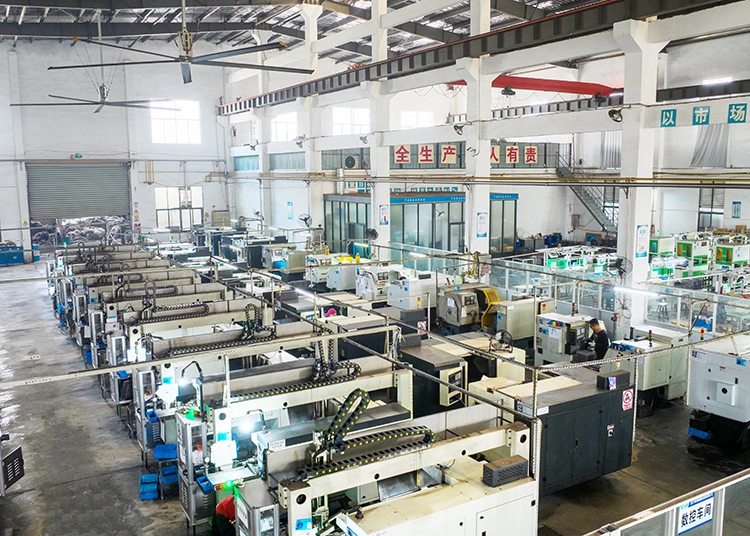

• Hatalmas termelési kapacitás:A 10 teljesen automatizált gyártósorral a létesítmény megközelítőleg 5 millió darabos havi kapacitást ér el. A rendszeres havi szállítások átlagosan 3-4 millió darabot tesznek ki, így 40-60% pufferkapacitás marad a hirtelen méretezési igények kielégítésére.
• Teljeskörű környezetvédelmi megfelelőség:A nyersanyag kiválasztásánál 1215 alacsony szén-dioxid-kibocsátású szabadon vágható acélt használnak a veszélyes anyagok minimalizálása érdekében. Minden késztermék hivatalos RoHS és REACH tanúsítási jelentéssel rendelkezik.
• Stratégiai regionális ellátási lánc:A Zhejiang tartományban, egy elsődleges ipari gyártási központban található gyár előnye a helyi anyagbeszerzés, a rövid átfutási idő és a mérnöki kiigazításokhoz való gyors alkalmazkodás.

Gyakran Ismételt Kérdések

Milyen áttételi arányokat támogatnak ezek az alkatrészek?

A szabványos átviteli arány általában 2:1 és 4:1 között van. Ez az arány szisztematikusan módosítható, hogy megfeleljen az adott motorsebességnek és a folyadékkibocsátási igényeknek a megadott műszaki tervek alapján.

Módosíthatók a felületkezelési paraméterek?

Igen. Míg az automatizált elektroforézis a magas korrózióállóság szabványa, alternatív galvanizálási lehetőségek, mint például a horganyzás és a nikkelezés integrálhatók, hogy megfeleljenek az adott alkalmazási környezeteknek.

Hogyan ellenőrizhető a megmunkálás pontossága?

Minden tétel 100%-os kimenő ellenőrzésen esik át. Az automatizált online megfigyelőrendszerek valós időben követik nyomon a tűréseket, a fizikai méréseket pedig fejlett koordinátamérő gépek (CMM) és kerekségmérők segítségével ellenőrzik.

Elfogadják-e az egyedi mechanikai rajzokat?

Igen. A házon belüli mérnökcsapat egyedi műszaki rajzok alapján korai tervezési optimalizálást biztosít, biztosítva, hogy a végleges szerkezeti paraméterek tökéletesen illeszkedjenek a tervezett ipari rendszerhez.

Globális Mérnöki Partnerség

A precíziós mechanikai feldolgozás terén szerzett több mint két évtizedes műszaki szakértelmével a HAWEN automatizált gyártás és szigorú minőségellenőrzési rendszerek révén továbbra is fejleszti a sebességváltó technológiát. A nyersanyagolvadástól a végső automatizált elektroforézisig a teljes életciklus kezelésével a HAWEN garantálja, hogy minden változtatható sebességű vízszivattyú-szíjtárcsa megfelel a szigorú nemzetközi szabványoknak, biztosítva a zökkenőmentes működést a nagy igényeket támasztó ipari rendszerek számára világszerte.
