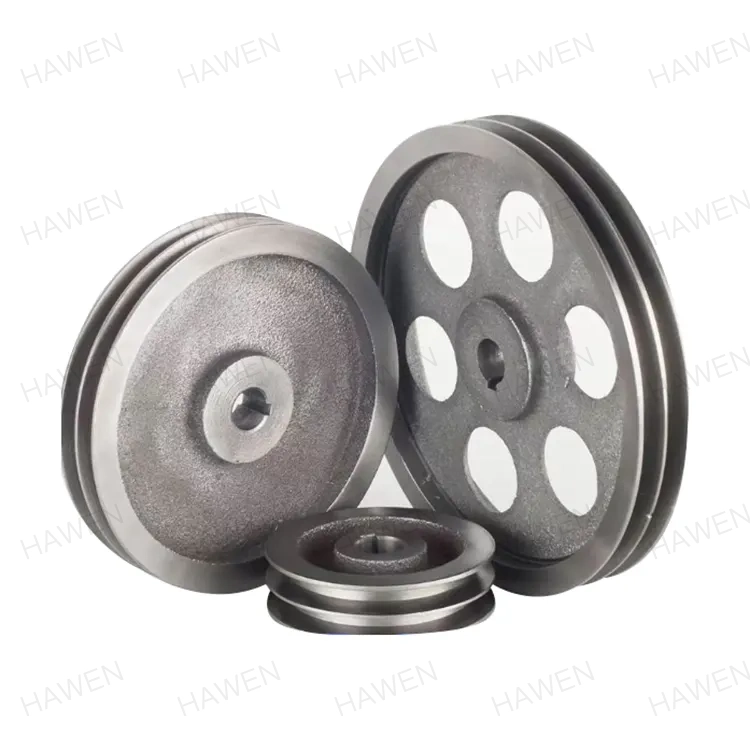

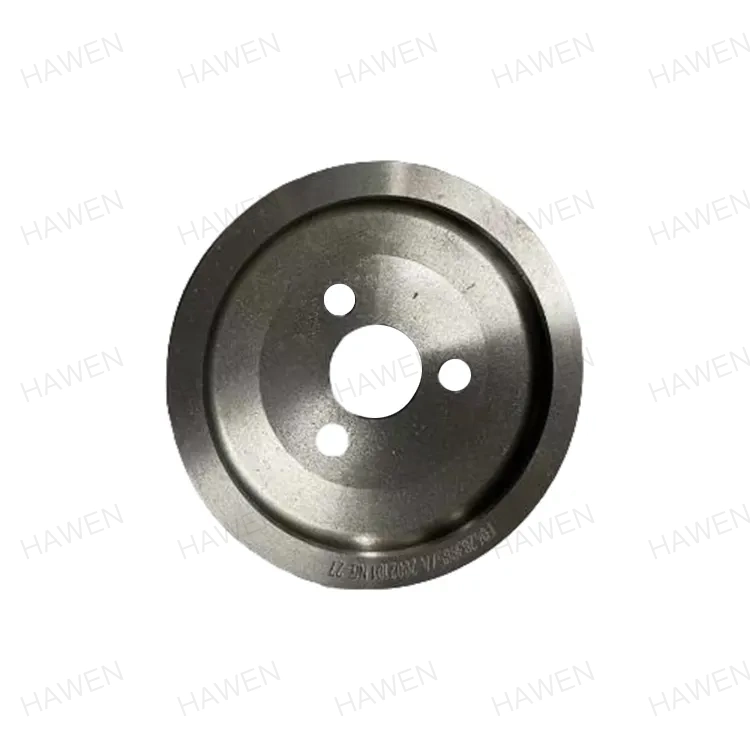

Vízszivattyú szíjtárcsa a hűtőrendszerhez

Iparágvezető gyártóként a HAWEN a vízszivattyú-szíjtárcsa gyártására specializálódott hűtőrendszerhez, amelyet a motor főtengelyeinek és a szivattyútengelyeknek a hajtószíjakon keresztül történő nagy hatékonyságú összekapcsolására terveztek. Ez a tíz teljesen automatizált gyártósort üzemeltető gyártóüzem kivételes méretstabilitást biztosít a nagy igénybevételű hűtési architektúrák számára.

Dinamikus erőátvitel ipari rendszerekben

A mechanikus szerelvények folyamatos, szinkronizált forgó mozgásra támaszkodnak a hőmérséklet-szabályozás fenntartása és a hődegradáció megelőzése érdekében. Folyadékhűtéses gépekben a kiváló minőségű vízszivattyús szíjtárcsa a hűtőrendszerhez lehetővé teszi az energia közvetlen átvitelét az elsődleges motor főtengelyéről a járókerék tengelyére. Ez a kapcsolat határozza meg a hőpályákon átáramló hűtőfolyadék térfogatát és sebességét, fenntartva az egyensúlyt a csúcsüzemek alatt.

• Főtengely szinkronizálás:Az erő a forgó főtengelyből származik, rendkívül hatékony hajtószíjak segítségével. A szabványos beállítások speciális konfigurációkat használnak a rendkívül kiegyensúlyozott átviteli arány eléréséhez, amely általában 2:1 és 4:1 között mozog.
• Rotációs szabályozás:A forgási sebességet dinamikusan szabályozza a hajtókerék relatív külső átmérője. Ezeknek a méreteknek a beállításával a rendszer a hajtómotor különböző sebességváltozóihoz illeszkedik.
• Működési egyensúly:A konzisztens, csúszásmentes szíjcsatlakozás megakadályozza a hőmérséklet-ugrások kialakulását a rendszeren belül, így biztosítva, hogy a hőelnyelő folyadék folyamatosan visszajusson a hőcserélő egységbe.

Műszaki méretparaméterek

A stabil mechanikus hajtáscsatlakozások eléréséhez pontos szerkezeti specifikációkra van szükség. Az alábbiakban az egyhornyos és többhornyos konfigurációk ellenőrzött mérőszámai találhatók:

Rendszeralkalmazások és környezeti integráció

A vízszivattyús szíjtárcsa hűtési rendszerhez több olyan szektorra is kiterjed, ahol a folyadékszabályozás a legfontosabb. Ezeket az alkatrészeket különféle működési környezetekben alkalmazzák, változó sebességgel, nyomatékkal és környezeti expozíciós szintekkel.

Autóipari folyadékáramkörök

A belső égésű motor hűtési beállításainál az alkatrész közvetlenül kapcsolódik a motor főtengelyéhez. Nagy sebességű műveletek során a forgási sebesség akár 3000 ford./percig is skálázható, ami kiváló egyensúlyt és szerkezeti fáradtságállóságot követel meg a hűtőfolyadék keringésének fenntartásához.

Ipari folyadékfeldolgozás

A centrifugálszivattyús rendszerek a szennyvíz- és vegyszerfeldolgozás rugalmas meghajtási elrendezésén alapulnak. A beszerelt alkatrész átmérőjének változtatása lehetővé teszi a rendszer emelésének és a folyadék sebességének közvetlen szabályozását az elsődleges motorparaméterek megváltoztatása nélkül.

Mezőgazdasági öntözési meghajtók

A búvárszivattyúk nehéz fizikai körülmények között működnek. A kiterjesztett tengelytáv-elrendezés lehetővé teszi, hogy a mechanikus hajtás biztonságosan üljön távol a nedves kúttengelyektől, megvédve az elektromos berendezéseket a nedvességtől.

Klímaszabályozási rendszerek

Többbordás szíjak a kompresszoregységet közvetlenül a motor hajtótengelyéhez kötik. Üresjárati körülmények között az automatikus feszítők integrálása biztosítja a rendszer stabil nyomatéktartalékának megőrzését, hogy megfeleljen a klímaszabályozási paramétereknek.

Maró hatású tengeri környezet

A meghajtó és a segédmotoros tengeri motorok ki vannak téve a sópermetű környezetnek. A gyors oxidáció és a rozsda megelőzése érdekében rozsdamentes acélból készült alkatrészeket használnak a megszakítás nélküli hűtési ciklusok fenntartásához.

Elektromos hajtáslánc-egységek

A modern elektromos járművek kefe nélküli, közvetlen meghajtású kialakítást alkalmaznak. Ezek a konfigurációk változtatható fordulatszám-beállításokon alapulnak, hogy precíz, fokozatmentes hőmérséklet-szabályozást érjenek el az akkumulátorok és a teljesítményelektronika között.

Anyagjellemzők és kohászat

A nagy teherbírású hajtáselemek élettartamát a fizikai összetétel határozza meg. A szabványos készítmények vas-szén-szilícium ötvözeteket használnak (2,1% és 4% közötti széntartalom-tartomány), és az optimalizált mátrixszerkezetekre és grafitformákra összpontosítanak a nagy súrlódási feszültség kezelésére.

• Szürkeöntvény (HT250):Ennek az ötvözetnek a szakítószilárdsága 250 MPa, keménységi tartománya pedig 180-250 HBW. Nagyra értékelik öntés közbeni kiváló folyadékáramlása, minimális zsugorodása (0,5-1%) és magas rezgéscsillapító képessége miatt, bár megőrzi mérsékelt ridegségét.
• gömbgrafitos öntöttvas (QT500-7):A magnéziumkezeléssel szferoidizált, a mátrixon belüli grafit csomópontok lekerekítettek. Ez a módosítás 500 MPa-ra növeli a szakítószilárdságot, és 7%-os nyúlási kapacitást biztosít, ami drasztikusan csökkenti a fáradás kockázatát hirtelen ütési terhelések esetén.
• Magas szilíciumtartalmú öntöttvas:14-18% szilíciumtartalommal készült, ez a speciális változat kritikus védelmet kínál az agresszív vegyi környezettel és az erős savakkal szemben.

Precíziós gyártás és minőségellenőrzés

A mechanikai kiegyensúlyozatlanság és a szíjcsúszás kiküszöbölése érdekében a gyártás során szigorú mérethatárokat kell betartani. A precíziós megmunkálási lépések igazolják, hogy a kulcsfontosságú interfészek, mint például a belső tengelyfurat, megfelelnek-e a pontos geometriai követelményeknek.

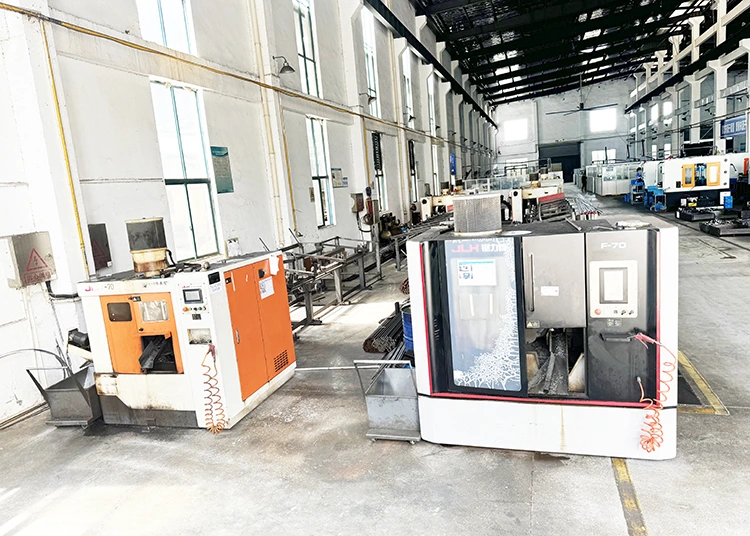

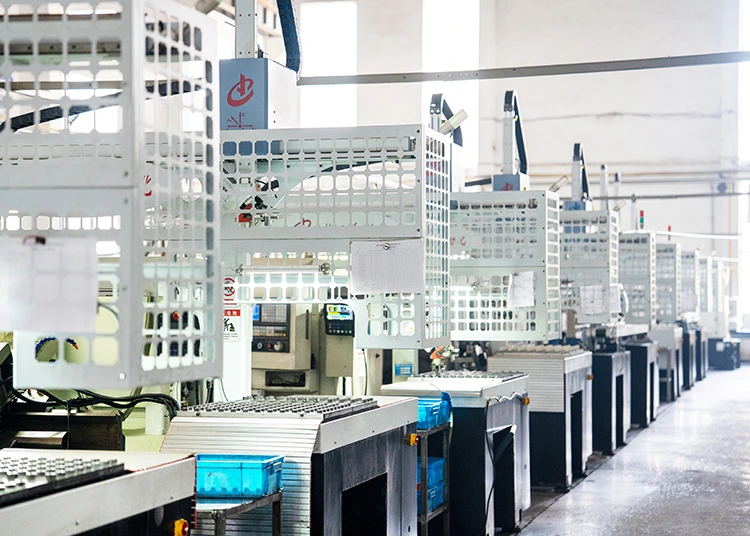

Automatizált gyártásellenőrzés

Tíz automatizált sor kezeli a kulcsfontosságú műveleteket az alap-előkészítéstől a megmunkálásig. Számítógépes numerikus vezérlő (CNC) berendezéseket, speciális szerszámokat és merev pozicionáló rögzítéseket használnak a belső furattűrések ≤0,005 mm-en tartására, megakadályozva a forgási excentricitást.

Metrológia és vizsgálati jegyzőkönyvek

A nagy pontosságú műszerek sorozata ellenőrzi a méretkonzisztenciát a gyártási folyamatok során. A statisztikai folyamatvezérlő (SPC) protokollok valós időben figyelik a paramétereket, hogy fenntartsák a 99,995%-os áthaladási arányt. A metrológiai berendezések a következőket tartalmazzák:

• Koordináta mérőgépek (CMM) többtengelyes geometriai követéshez
• Nagy pontosságú kerekségmérők a furatok koncentrikusságának ellenőrzésére
• Profilmérő műszerek a horonygeometria ellenőrzésére

Felületkezelések és környezetvédelmi szabványok

A fémfelületek hajlamosak a korrózióra magas páratartalom vagy vegyi hatás mellett. Ennek megoldására az automatizált, érintésmentes elektroforézis berendezés egyenletesen vonja be a terméket, kiküszöbölve az emberi érintkezési hibákat. Speciális igényekhez alternatív bevonási lehetőségek állnak rendelkezésre, beleértve a horganyzást és a nikkelezést. Az olyan nyersanyagokat, mint az 1215 alacsony szén-dioxid-kibocsátású szabadon vágható acél, úgy választják ki, hogy megfeleljenek a környezetvédelmi követelményeknek, és minden terméken hivatalos RoHS és REACH megfelelőségi jelentés szerepel.

Miért válasszon minket

A beszerzési műveletekhez olyan tapasztalt partnerre van szükség, aki képes kombinálni a gyártási méreteket a szigorú minőségellenőrzéssel. A gyártólétesítmény határozott előnyöket kínál a globális ellátási csővezetékek számára:

• Bizonyított belföldi integráció:A létesítmény 65-75%-os piaci részesedéssel rendelkezik a mosógép-motorok szíjtárcsái terén, a vezérműszíjtárcsák piacán pedig stabil, 50%-os hazai piaci részesedéssel rendelkezik, ami mély iparági bizalomról tanúskodik.
• Jelentős skálázási kapacitás:A havi gyártási korlátok elérik az 5 millió darabot, a jelenlegi szállítási mennyiségek átlagosan 3-4 millió darabot tesznek ki. Ez 40-60%-os pufferkapacitást biztosít a méretezési igények egyszerű kielégítéséhez.
• Ellenőrzött működési előzmények:A több mint húsz éves műszaki fejlesztés és a nagy márkákkal, mint például az Asco, a Midea, a Gree, az LG, a Nidec, a Huilu és a Wolong szoros együttműködési kapcsolatok komoly múltra tekintenek vissza a mérnöki megbízhatóság terén.
• A földrajzi központ előnyei:A Zhejiang tartománybeli Lishuiban található létesítmény egy elsődleges ipari gyártási zónában működik, így rövid szállítási határidőket és gyors alkalmazkodást tesz lehetővé a műszaki frissítésekhez.

Gyakran Ismételt Kérdések

Milyen tipikus áttételi arányokat támogatnak ezek az alkatrészek?

A szabványos egységek általában 2:1 és 4:1 közötti arányokat tesznek lehetővé. Ezek a méretek testreszabhatók az adott kimeneti fordulatszámokhoz és motorparaméterekhez a megadott műszaki adatok alapján.

Hogyan akadályozza meg a gyár az öntöttvas termékek rozsdáját?

Az automatizált elektroforézis sor integrált szárítórendszerrel kombinálva tömíti a fémfelületeket. Mivel a folyamat kéz nélküli, így elkerülhető a felületi szennyeződés és a kézi kezelés során fellépő kisebb fizikai hatások.

Milyen vizsgálati lépéseket használnak a furat pontosságának ellenőrzésére?

A minőségellenőrzések a beépített felügyeleti rendszereket és a végső metrológiai teszteket egyesítik. A késztermékeket koordinátamérő gépekkel (CMM) és kerekségmérőkkel ellenőrzik, hogy megbizonyosodjanak arról, hogy a belső furat megfelel a ≤0,005 mm-es tűréshatárnak.

Támogatják az egyedi ötvözet-összetételeket?

Igen. A mérnöki csapat áttekintette a mellékelt műszaki rajzokat a megfelelő kohászat beállításához – legyen szó szürkeöntvényről (HT250), gömbgrafitos öntöttvasról (QT500-7), rozsdamentes acélról vagy magas szilíciumtartalmú alternatívákról – az alkalmazási környezethez igazodva.

Fejlett ipari megoldások

A gyártóüzem több mint két évtizede fejlett erőátviteli technológiával rendelkezik az intenzív fejlesztés, a szigorú folyamatszabályozás és a nagy pontosságú automatizálás révén. Az ötvözetválasztástól az automatizált elektroforézisig minden szakasz kezelésével a márka biztosítja, hogy minden egyes vízszivattyú-szíjtárcsa a hűtőrendszerhez optimális hatékonysággal és tartóssággal működjön világszerte nagy igénybevételt jelentő rendszerekben. Partner veleHAWENmegbízható, hosszú távú átviteli teljesítmény biztosítása ipari folyadékberendezései számára.
