Küllőtárcsa

A küllős szíjtárcsa egy küllős szerkezetű szíjtárcsa. Több teherbíró küllő beépítésével az agy és a felni közé hatékonyan csökkenti a teljes tömeget, miközben megőrzi az erőátviteli szilárdságot. Ez a szerkezet mechanikai optimalizálást biztosít a hagyományos tömör szíjtárcsákhoz képest, kiegyenlítő nyomatékátviteli képességet, működési stabilitást és hőelvezetési teljesítményt. Alkalmas olyan erőátviteli rendszerekhez, amelyeknek sajátos követelményei vannak a forgási tehetetlenségre és a berendezés válaszsebességére vonatkozóan.

Szerkezeti tervezés és működési elv

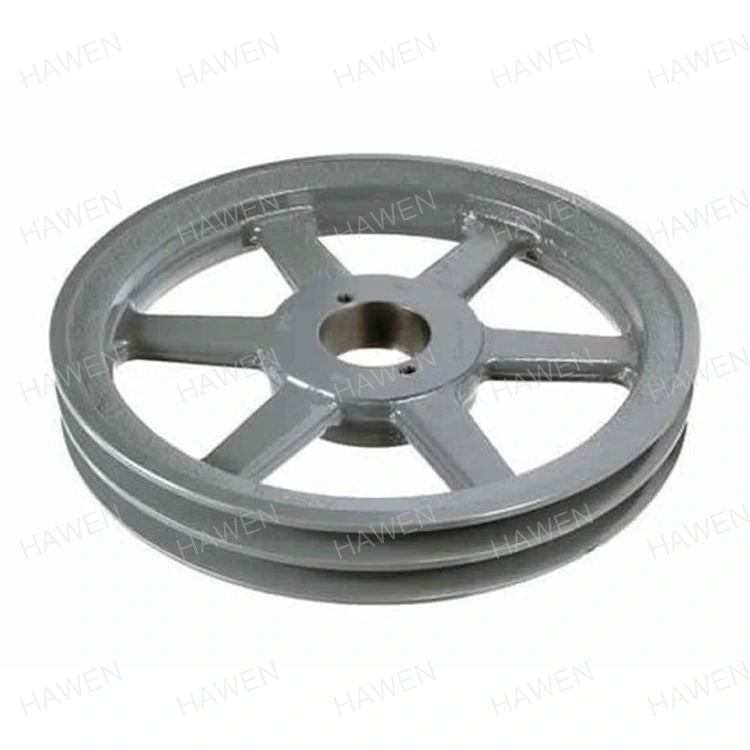

A küllős szíjtárcsa három fő részből áll: a felniből, küllőkből és agyból. A felni közvetlenül érintkezik az övvel az erőátvitel érdekében; a küllők viselik az elsődleges radiális és torziós terhelést, egyenletesen osztva el az erőket az agyra; és az agy illeszkedik a tengelyhez a stabil telepítés érdekében.

A küllős szerkezet csökkenti a felesleges anyagok mennyiségét, miközben megtartja a szilárdságot, ami kisebb tehetetlenséget eredményez nagy sebességű forgás közben. Ez segít csökkenteni az indítási terhelést és javítani a rendszer általános hatékonyságát.

Termékjellemzők

Szabályozható súly és csökkentett forgási tehetetlenség

A szilárd szerkezetekhez képest az üreges küllős kialakítás csökkenti a fémfelhasználást, így alkalmas gyakori start-stop vagy változó sebességű alkalmazásokhoz.

Optimális erőelosztás és stabil működés

A feszültségelemzéssel optimalizált küllőelrendezés egyenletes terhelésátvitelt biztosít a szíjtárcsán belül, minimalizálva a helyi feszültségkoncentrációt.

Kiváló hőelvezetés

A nyitott szerkezet fokozza a légáramlást, segít csökkenteni a hőfelhalmozódást a szíj és a szíjtárcsa hornyai között folyamatos működés közben.

Könnyű megmunkálás és karbantartás

Az egyszerű szerkezet lehetővé teszi a kényelmes méretvizsgálatot, felületkezelést és későbbi karbantartást, így alkalmas szabványosításra és tömeggyártásra.

Anyagok és gyártási folyamatok

Az anyagválasztás az átviteli teljesítményen, a forgási sebességen és a működési környezeten alapul, hogy biztosítsa a szerkezeti szilárdságot és az élettartamot.

Alkalmazási területek

A küllős szíjtárcsákat széles körben használják a következő berendezésekben és rendszerekben:

Ipari ventilátorok és szivattyú-átviteli rendszerek

Mezőgazdasági gépek és gabonafeldolgozó berendezések

Kompresszorok és szállítóberendezések

Könnyű és közepes teljesítményű mechanikus erőátviteli eszközök

Jelentős szerkezeti előnyöket kínálnak olyan esetekben, amikor a teljes tömeg csökkentésére, az energiahatékonyság javítására vagy a hőelvezetés fokozására van szükség.

Kiválasztás és testreszabás

A küllős szíjtárcsák kiválaszthatók vagy testreszabhatók a szíj típusa (ékszíj, keskeny ékszíj stb.), a hornyok száma, a külső átmérő és a tengelyfurat konfigurációja alapján. A rajz megerősítése, a mintaellenőrzés és a tömeggyártás támogatása elérhető a különböző működési feltételek és berendezések követelményeinek kielégítésére.
