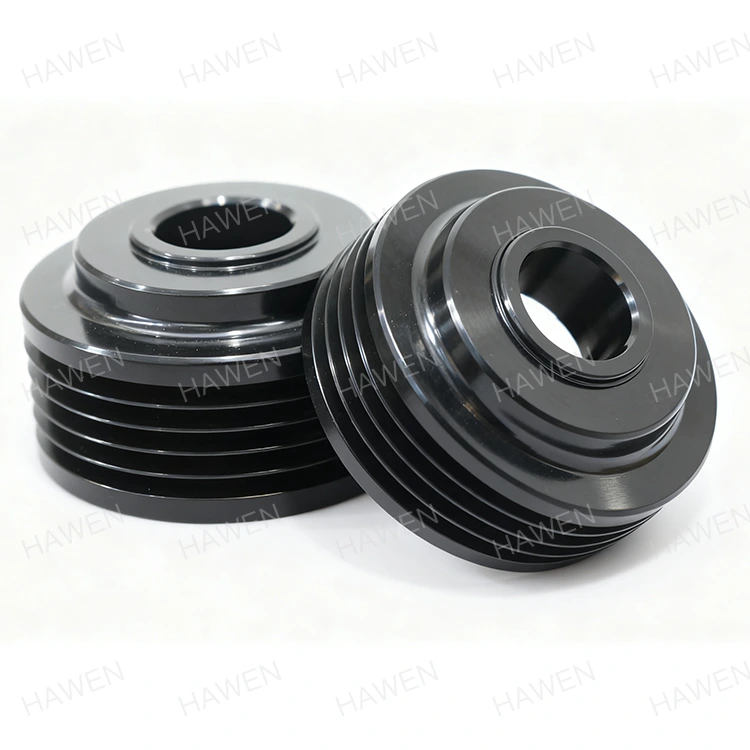

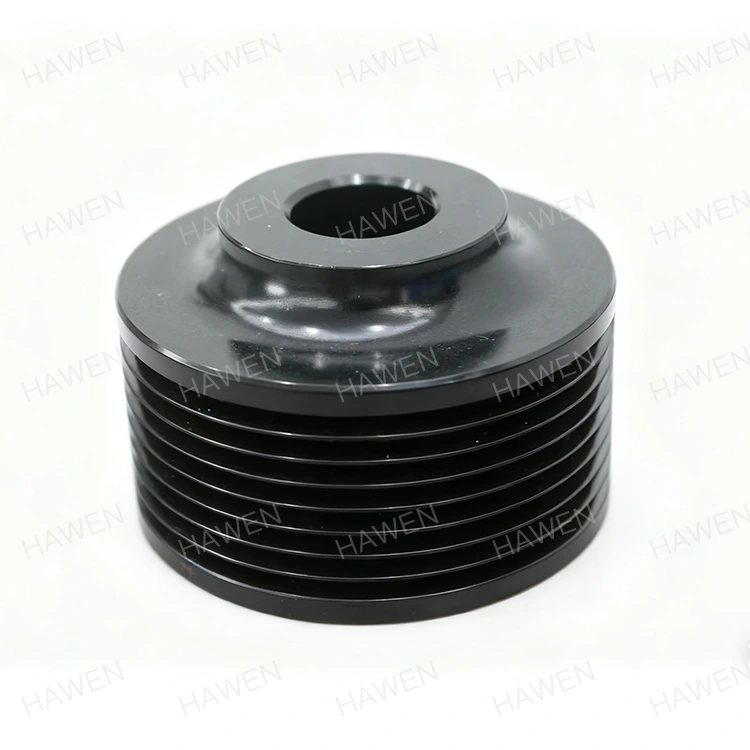

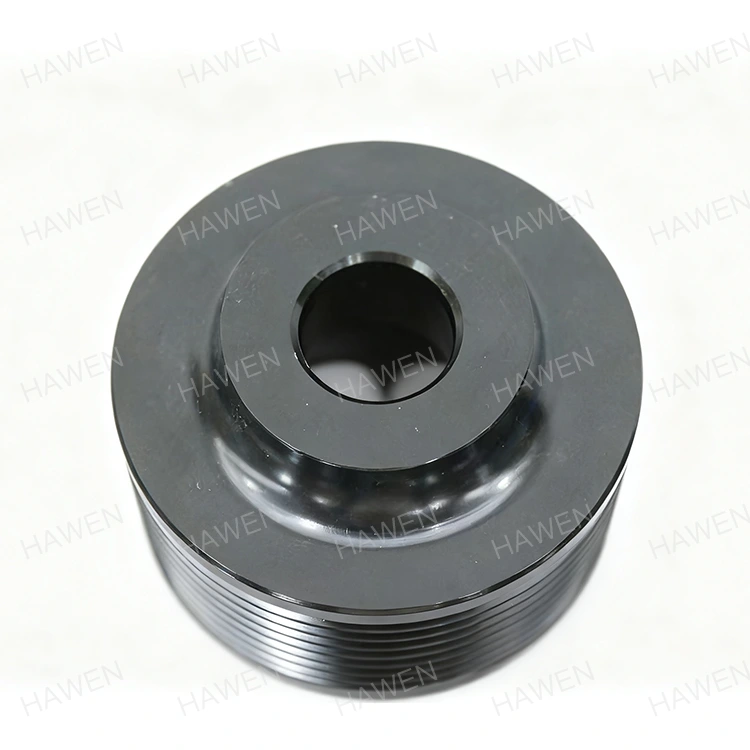

Időzítő szíjtárcsa járműmotorokhoz

A HAWEN az autógenerátorokhoz és motorrendszerekhez tervezett autómotorok vezérműszíjjainak megbízható globális szállítójaként működik. Üzemünk 20 éves gyártási tapasztalatának köszönhetően kiváló minőségű 45# szénacélt használ az elektroforetikus bevonattal ellátott meghajtóegységek feldolgozásához. Ezek a rendkívül stabil alkatrészek állandó átviteli arányt, nagy ütéselnyelést és hosszú távú korrózióállóságot garantálnak nehéz üzemi körülmények között.

Szinkron átviteli dinamika a modern energiarendszerekben

A modern ipari és autóipari energiarendszerek nagymértékben függenek az erőátviteli elrendezések hatékonyságától a forgó mozgás szinkronizálása érdekében. A nagy hatékonyságú szinkron szíjhajtások precíz fogak kapcsolódást igényelnek, hogy kiküszöböljék a csúszást és garantálják az állandó áttételi arányt. A nagy teljesítményű motoregységek esetében a minősített vezérműszíjtárcsa az autómotorokhoz állandó átviteli arányt és csúszásmentes teljesítményt biztosít, optimalizálva a rendszer szinkronizálását, miközben csökkenti a mechanikai ellenállást.

Az autómotorok működési környezetéhez olyan mechanikai alkatrészekre van szükség, amelyek kiváló lengéscsillapítást, hangcsillapítást és nagy sebességű stabilitást mutatnak. A szabványos súrlódástól függő szíjak gyakran szenvednek energiaveszteségtől a csúszás miatt, de a fogak összefűzésének dinamikája 98%-ot meghaladó átviteli hatékonyságot ér el. A folyamatos kenés szükségességének kiküszöbölésével ezek a szinkron konfigurációk csökkentik az üzemeltetési karbantartást és csökkentik a hosszú távú működési költségeket a különböző ágazatokban.

Mechanikus fogösszefűzés és forgási szinkronizálás

A szinkron erőátvitel alapvető mechanikája az illeszkedő profilok pontos geometriáján alapul. Mivel nincs csúszás, a hajtott tengely tökéletes szinkronban forog a hajtótengellyel. Ez a vezérlési szint alapvető fontosságú a belső égésű elrendezéseknél, ahol a szelepek és a dugattyúk időzítésének tökéletesen illeszkednie kell a motor interferenciájának vagy az égés hatékonyságának megelőzése érdekében.

Teljesítmény- és tartóssági mutatók

A dinamikus teljesítmény megköveteli, hogy a forgó egységek megakadályozzák a vibráció által kiváltott terhelést a szíjakon. Erős terheléseltolódások esetén az alkatrésznek fel kell vennie a gyors nyomatékváltozásokat a fogak kopása vagy romlása nélkül. A mechanikai stabilitás ilyen szintjének eléréséhez rendkívül tartós szénacél felhasználására van szükség speciális felületkezelésekkel kombinálva, hogy ellenálljon a súrlódás okozta hőnek és a környezeti nedvességnek.

Mérnöki paraméterek és anyagkohászat

A megfelelő anyagösszetétel kiválasztása meghatározza, hogy egy dinamikus alkatrész mennyire bírja a folyamatos kifáradást és torziós terhelést. A szerkezeti elemeknek meg kell őrizniük a mechanikai stabilitást több százezer működési cikluson keresztül, magas üzemi hőmérséklet mellett.

Közepes szénacél tulajdonságok

A nagy szakítószilárdság és ütésállóság biztosítása érdekében a 45# szénacélt használják elsődleges nyersanyagként. Ez a kiváló minőségű közepes széntartalmú szerkezeti acél körülbelül 0,42% és 0,50% közötti széntartalommal rendelkezik, anyagsűrűsége pedig 7,85 g/cm³. Ennek az anyagminőségnek a kémiai összetételét a következők határozzák meg:

• Mangán (Mn) tartalom: 0,50% - 0,80%
• Szilícium (Si) tartalom: 0,17% - 0,37%
• Szigorúan szabályozott foszfor- és kénszint a ridegség megelőzése érdekében
• Szakítószilárdság: Legalább 600 MPa
• Folyáshatár: Legalább 355 MPa
• Szakadási nyúlás: legalább 16%
• Terület csökkentése: legalább 40%

Hőkezelési és stresszoldó eljárások

Speciális kémiai kialakítása miatt a 45# szénacél ellenőrzött fűtési folyamatokat igényel a szívósság és a kopásállóság optimális egyensúlyának eléréséhez. Az autómotorok vezérműszíjjainak gyártása során a kioltási és temperálási paraméterek kezelése elengedhetetlen a stabil kopásállóság kialakításához. A szabványos termikus feldolgozás magában foglalja a körülbelül 840 °C-on történő hűtést, majd az 560 °C és 600 °C közötti temperálást, a végső felületi keménység HRC 22-34 tartományba emelésével, hogy ellenálljon a súrlódási kopásnak.

Geometriai tűrések és gyártási folyamatok

A gyors szíjkopáshoz és szalagkövetési hibákhoz vezető forgási kiegyensúlyozatlanságok elkerülése érdekében az alkatrészeknek meg kell felelniük a pontos geometriai szabványoknak. Az alábbi táblázat felvázolja a gyártott alkatrészek alapvető műszaki specifikációit és tűrés-összehasonlításait:

Precíziós megmunkálási környezet és mérési protokollok

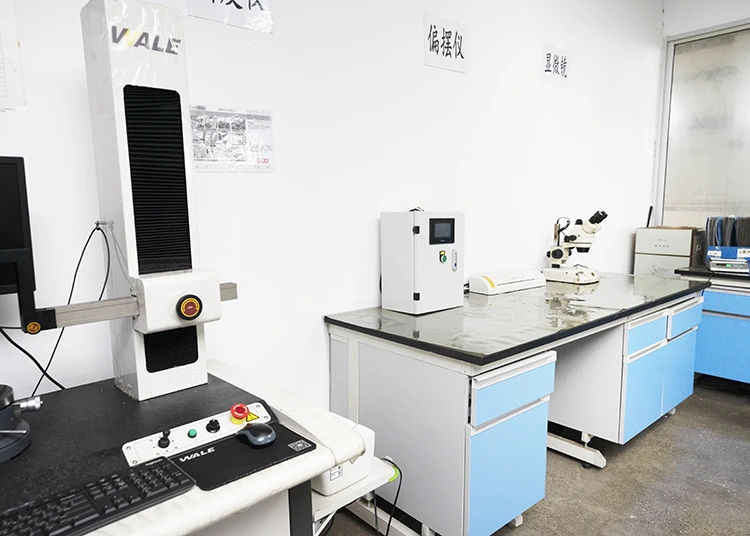

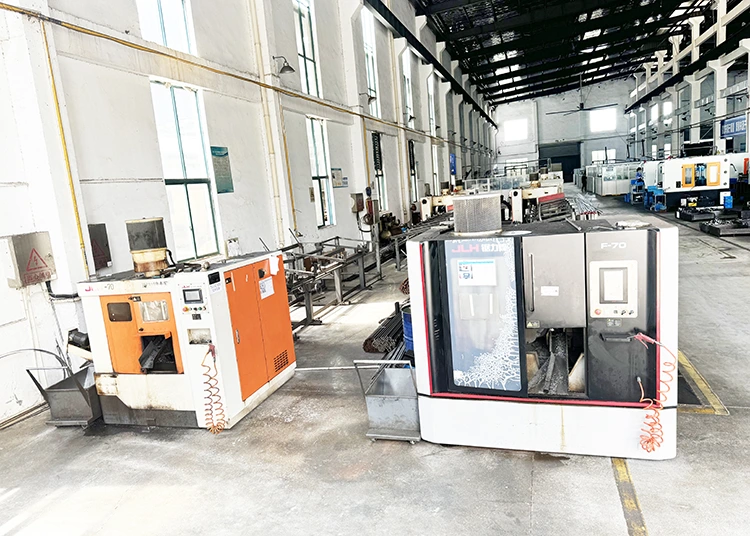

A ≤0,01 mm-es homlokmerõlegesség fenntartásához rendkívül stabil rögzítõelemekre és merev CNC szerszámgépekre van szükség a vibráció kiküszöbölése érdekében. Ha a merőlegesség eltolódik, a szíj egyenetlenül halad, ami élkopáshoz és a szíj idő előtti meghibásodásához vezet. A gyártólétesítmények koordináta mérőgépeket (CMM), kerekségmérőket és profilmérő műszereket használnak a statisztikai folyamatvezérlés (SPC) futtatására és a kritikus méretek valós időben történő monitorozására, így konzisztens, 99,995%-os folyamathozam érhető el.

Automatizált elektroforézis és bevonatvédelem

A kitett környezetben való munkavégzés az acél alkatrészeket sebezhetővé teszi a rozsdával és a kémiai korrózióval szemben. A felület degradációjának megelőzése érdekében egy automata elektroforézis vonal egyenletes védőbevonatot visz fel. Ez az érintésmentes eljárás kiküszöböli az emberi kezelést, csökkenti az ütési karcolások kockázatát és kiváló rozsdaállóságot biztosít. Alternatív követelmények esetén más bevonatok – például galvanizálás, horganyozás, nikkelezés és fekete-oxid – teljes mértékben testreszabhatók a műszaki követelmények alapján.

Integrált műszaki specifikációk

Miért válasszon minket

Egy tapasztalt precíziós gyártóval való együttműködés biztosítja az ellátási láncot és fenntartja a mechanikus szerelvények teljesítményét. Gyártási infrastruktúránk kiterjedt mérnöki és logisztikai támogatást nyújt:

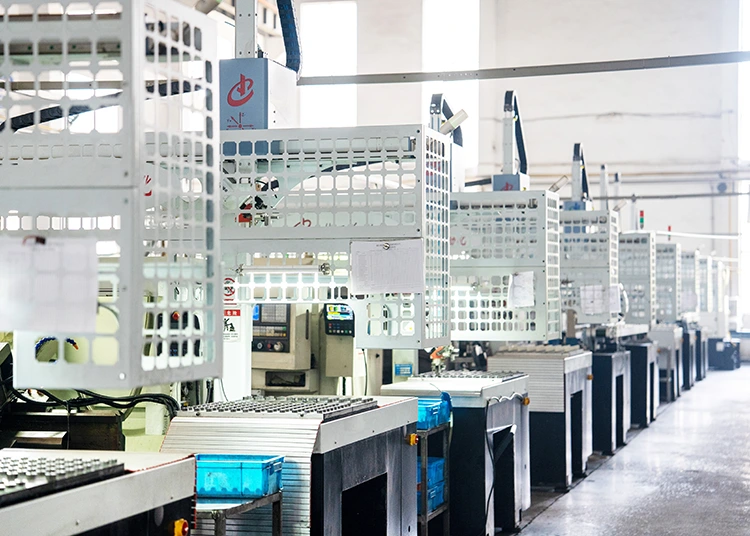

• Nagy volumenű automatizált platform:A gyártóüzemben 10 teljesen automatizált gyártósor működik, amelyeket automatizált tisztító- és automatizált fekete-oxid-sorok támogatnak. Minden kritikus méretet, beleértve a belső furat tűréshatárát is, ≤0,005 mm-en tartják, hogy garantálják az egyenletes teljesítményt a sorozatgyártás során.
• Bőséges termelési tér:A gyártóüzem havi összkapacitása megközelítőleg 5 millió darab, a jelenlegi havi szállítások pedig 3 és 4 millió darab között mozognak. Ez 40–60%-os kapacitáspuffert hagy maga után, amely kényelmesen támogatja a kereslet gyors skálázását és az ütemezési változtatásokat.
• Globális autóipari és készülékintegráció:A vezető motorgyártókkal, köztük a Midea-val, a Gree-vel, az LG-vel, a Nidec-cel, a Huilu-val és a Wolong-gal ápolt stratégiai együttműködési kapcsolatok révén a gyártóüzem bebizonyította, hogy képes megfelelni a szigorú minőségi követelményeknek.
• Zhejiang Manufacturing Hub Helyszín:A Zhejiang tartományban található létesítményünk kiforrott helyi beszállítói hálózatokkal rendelkezik. Ez a földrajzi elhelyezés rövid anyagbeszerzési átfutási időt biztosít, és lehetővé teszi a gyors reagálást a mérnöki módosításokra.
• Teljes körű szabályozási megfelelőség:Az alapanyagok és a felületkezelési eljárások megfelelnek a nemzetközi környezetvédelmi szabványoknak. Minden terméket hivatalos RoHS és REACH megfelelőségi jelentések támogatnak, biztosítva a problémamentes globális exportot.

Gyakran Ismételt Kérdések

Hogyan befolyásolja az arc merőlegessége az autómotorok vezérműszíjtárcsa élettartamát?

Az arc merőlegessége közvetlenül szabályozza, hogy az öv milyen egyenesen halad. A ≤0,01 mm-es szabványunk megakadályozza, hogy a szíj a szíjtárcsa karimái felé csússzon, ami csökkenti az oldalirányú súrlódást, kiküszöböli az élek kopását és csökkenti az akusztikus kimenetet nagy sebességű forgás közben.

Milyen előnyei vannak az elektroforézisnek a hagyományos festéssel szemben?

Az elektroforézis rendkívül egyenletes, vékony kémiai réteget visz fel minden összetett geometriára, beleértve a belső furatokat és a foggyökereket. Kiemelkedő korrózióállóságot biztosít – túléli a 72 órás semleges sópermet tesztet – és megtartja a pontos méreteket anélkül, hogy olyan vastagságot adna hozzá, amely megzavarná a heveder rögzítését.

A fogprofilok testreszabhatók a nem szabványos övekhez?

Igen. A tapasztalt mérnökcsapat személyre szabhatja a fogak alakját és a szíjtárcsa teljes méretét, hogy megfeleljenek az Ön szabadalmaztatott rendszereinek. Egyedi alkatrészeket dolgozunk fel a megadott műszaki rajzok és meghatározott alapanyagok alapján.

Milyen minőségi vizsgálatokat végeznek, mielőtt az alkatrészek elhagyják a létesítményt?

Minden alkatrész 100%-os kimenő minőségellenőrzésen esik át. Fejlett koordináta mérőgépeket (CMM) és profilvizsgáló műszereket használunk a fogszögek ±0,5°-on belüli ellenőrzésére és a koncentrikusság ellenőrzésére a szállítás előtt.

Ezek az alkatrészek megfelelnek az európai környezetvédelmi előírásoknak?

Igen. Minden nyersanyag, mint például a 45# szénacél és az 1215 alacsony széntartalmú acél, úgy lett kiválasztva, hogy megfeleljen a nemzetközi környezetvédelmi előírásoknak, és teljes mértékben alátámasztják az RoHS és a REACH tanúsítási jelentések.

Mérnöki kiválóság és működési integritás

A precíziós mechanikai megmunkálás terén folytatott több mint húsz éves elkötelezettségével a márka továbbra is a hatékonyság és a megbízhatóság előmozdítására törekszik az autóipar, az automatizálás és a háztartási gépek ágazatában. A folyamat minden szakaszában – a kohászati ​​ellenőrzéstől az automatizált CNC-megmunkálásig és az érintésmentes elektroforézis bevonatig – teljes ellenőrzést tartva a létesítmény biztosítja, hogy minden meghajtóelem megbízhatóan működjön nagy fizikai és termikus igénybevétel mellett is. Partner veleHAWENhogy biztosítson egy tanúsított vezérműszíjtárcsát az autómotorokhoz, amelyet úgy terveztek, hogy maximalizálja az autómotor-rendszerek teljesítményét és élettartamát.
